科瑞芯電子熱銷雙路輸出車充方案,PD車充方案IP6518C+QC車充方案-IP6505

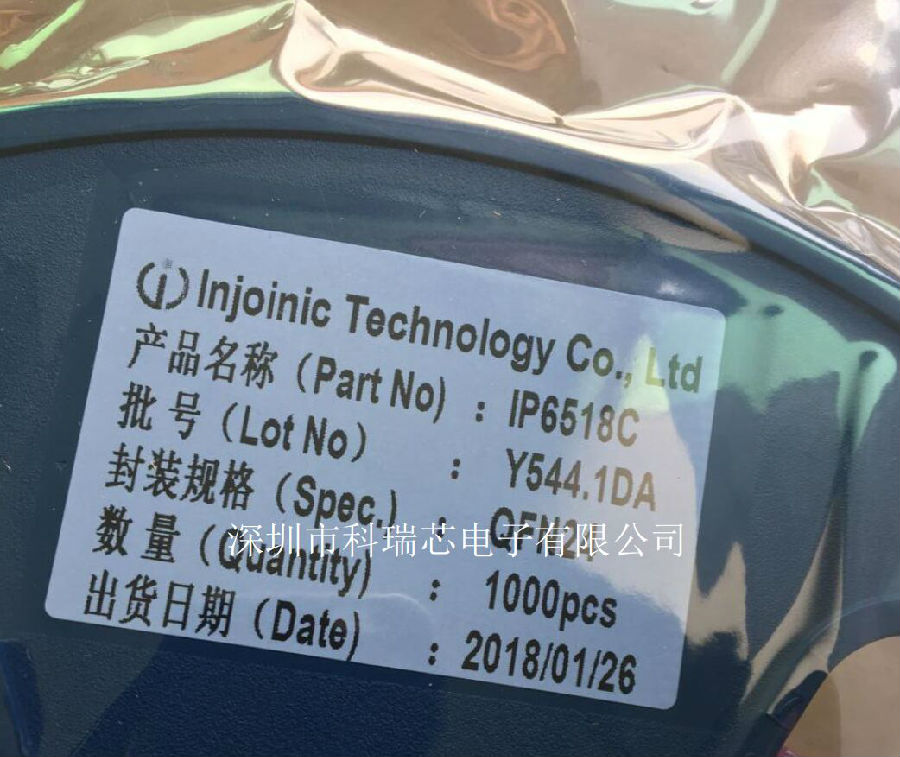

PD車充方案IP6518C

簡介：
IP6518C是一款集成同步開關的降壓轉換器,支持13種輸出快充協議、支持Typeype -C輸出和USB PD 協議 ，

為車載充電器,快充適配器,智能排插提供完整的解決方案。IP6518C內置功率 MOS，輸入電壓范圍是10.5V到

32 V，輸出電壓范圍是 3V 到 20 V，能提供 45 W的輸出功率，能夠根據識別到快充協議自動調整輸出電壓

和流 ，典型輸出電壓 和電流有： 電流有： 3V@3.6A ,5V@3.4A，7V@3A，9V@3A，12V@3A ，15V@1.5A ，20

V@2.3 A。 IP6518的降壓轉換效率 高至 97％。
IP6518C的輸出具有 CV/CC特性，當輸出電流 小于設定值，輸出 CV 模式，輸出電壓恒定；當輸出 電流大于

設定值，輸出CC 模式，輸出電壓降低 。IP6518C的輸出電壓帶有線補功能，輸出電流增大后會相應提高輸出

電壓，用以補償連接線阻抗引起的電壓下降。

IP6518C具有軟啟動功能，可以防止啟動時的沖擊電流影響輸入電源的穩定。

IP6518C支持Type-C接口輸出，集成各種快充協議，可以通過CC1/CC2或DP/DM來自動識別輸出端接入設備所支

持的快充協議，然后自動調整輸出電壓和電流。

IP6518C支持的快充協議有：DCP（蘋果、三星和BC1.2）、高通QC2.0/QC3.0、MTK PE+1.1/ PE+2.0、華為快

充協議FCP/SCP、展訊快充協議SFCP，IP6518支持USB PD輸出協議。
IP6518C有多種保護功能，具有輸入過壓、欠壓保護，輸出過流、過壓、欠壓、短路保護等功能
IP6518C采用4×4mm QFN24封裝。

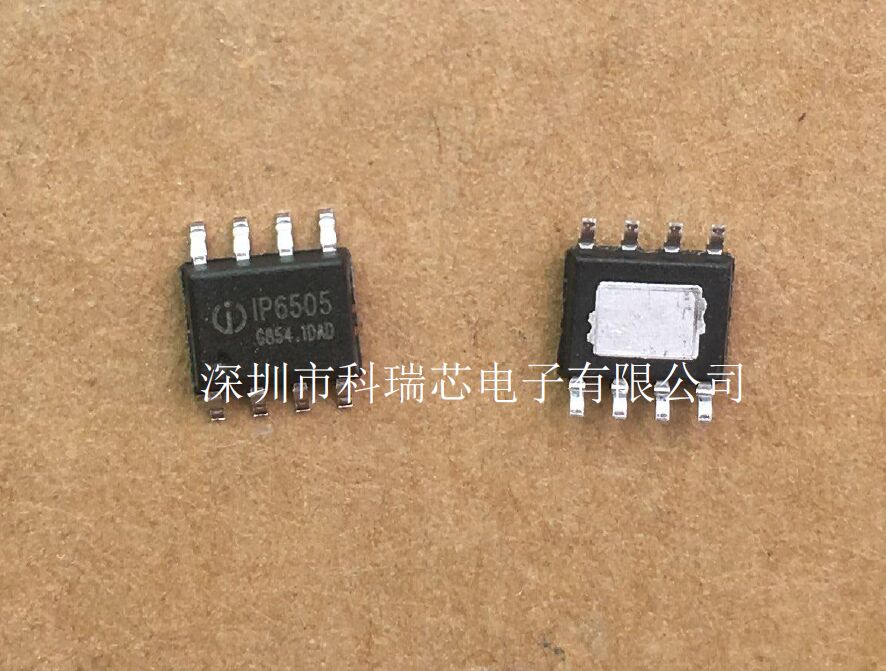

QC車充方案IP6505

簡介：IP6505是一款集成同步開關的**轉換器、支持10種輸出快充，為車載充電器、快充適配器、智能排插

提供完整的解決方案。

IP6505內置功率MOS，輸入電壓范圍是10.5V到28V，輸出電壓范圍是3V到12V，大能提供24W的輸出功率，能夠根據識別到的快充自動調整輸出電壓和電流，典型輸出電壓和電流有：3V@3 A，5V@3A，7V@3A，9V@2.5A，12V@2A。
IP6505的**轉換效率高至97.5%。
IP6505具備超低成本，高效率，高耐壓的車充IC IP6505。IP6505只需要4個電容1個電感共5個外圍器件就能實現支持9種快充協議的車充方案。它在小小的ESOP8封裝中集成高通QC2.0，QC3.0，華為SCP，F(xiàn)CP，三星AFC，展訊SFCP，BC1.2，DCP等快充協議。
IP6505具有軟啟動功能，可以防止啟動時的沖擊電流影響輸入電源的穩定。
IP6505集成各種快充，可以通過DP/DM來自動識別輸出端接入設備所支持的快充，然后自動調整輸出電壓和電流。IP6505支持的快充有：DCP（蘋果、三星和BC1.2）、高通QC2.0/QC3.0、華為快充FCP/SCP、展訊快充SFCP。
IP6505有多種保護功能，具有輸入過壓、欠壓保護，輸出過流、過壓、欠壓、短路保護等功能。
IP6505采用ESOP8封裝。

應用：

車載充電器，

車充電源模塊
