鈺泰半導體推出了一款藍牙耳機充電倉方案ETA9697，主打低功耗、高耐壓兩大特色。
鈺泰ETA9697是一款新型的充放二合一藍牙充電倉解決方案，芯片功耗低至1μA，宣稱支持16V耐壓，

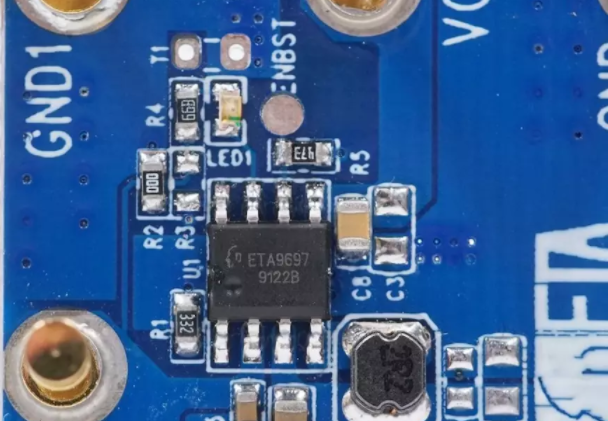

實際耐壓可達20V。該芯片采用ESOP8封裝，外圍電路簡潔，非常適合體積小巧的藍牙耳機充電倉。

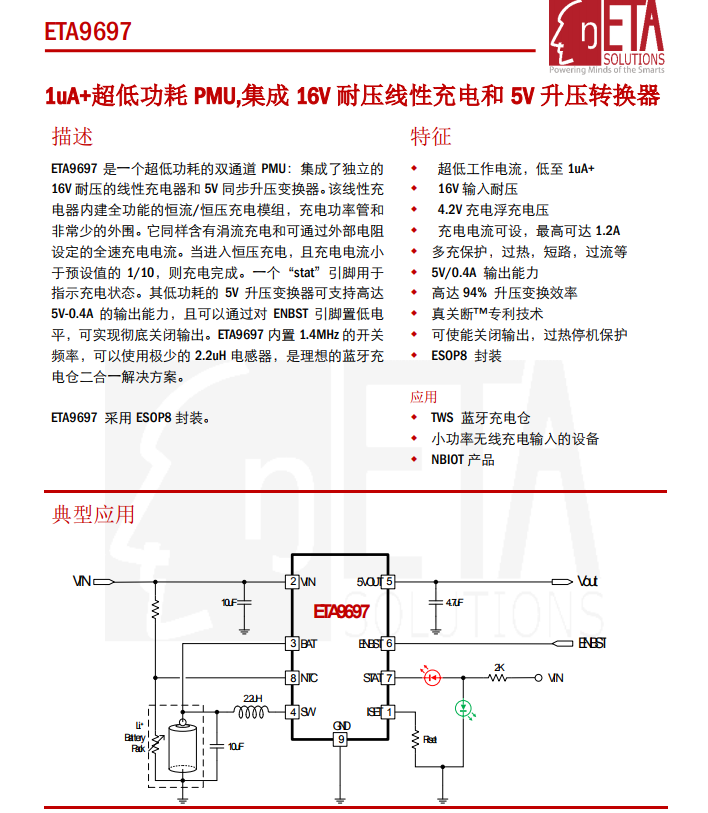

產品描述
ETA9697是一款超低功耗PMU，具有兩個通道：一個16V單電池鋰電池線性充電器和一個具有真正關閉功
能的5V升壓同步轉換器。線性充電器完全集成了恒流CC/恒壓（CV）控制模塊和充電FET，具有*小的外部設
備。它還具有對深度放電的蓄電池滴流充電的預充電功能，其快速充電電流可由外部電阻編程。當進入cv充
電階段時，一旦充電電流降至編程值的1/10，充電將終止。一個“stat”引腳也可用于指示充電狀態，低功
率5伏升壓轉換器能夠在5伏輸出時提供0.4安培的電流。它可以通過將ENBST拉低來關閉，它將斷開BAT的輸
出，從而進一步降低系統的備用電源。它的1.4兆赫開關頻率使一個非常小的外部電感電感電感低至2.2uH。
ETA9697作為一個整體，是一個理想的系統解決方案，它需要非常低的備用電源和緊湊的PCB板尺寸。ETA9697
封裝為ESOP8。
產品特征
1、待機功耗商超低，IBAT<5uA
2、16V輸入高隔離電壓
3、4.2V充電終止電壓
4、充電電流可調節，高1.2A
5、輸出斷開和5伏輸出時的SCP
6、5V/0.4A輸出
7、轉換器效率高達94%
8、沒有蠟染的功能
9、邏輯控制停機和熱停機
10、ESOP8包裝
產品應用
TWS
藍牙應用
電池供電的OT模塊
移動電源
