SC2012C  PD/DPDM Controller IC|南芯半導體代理商

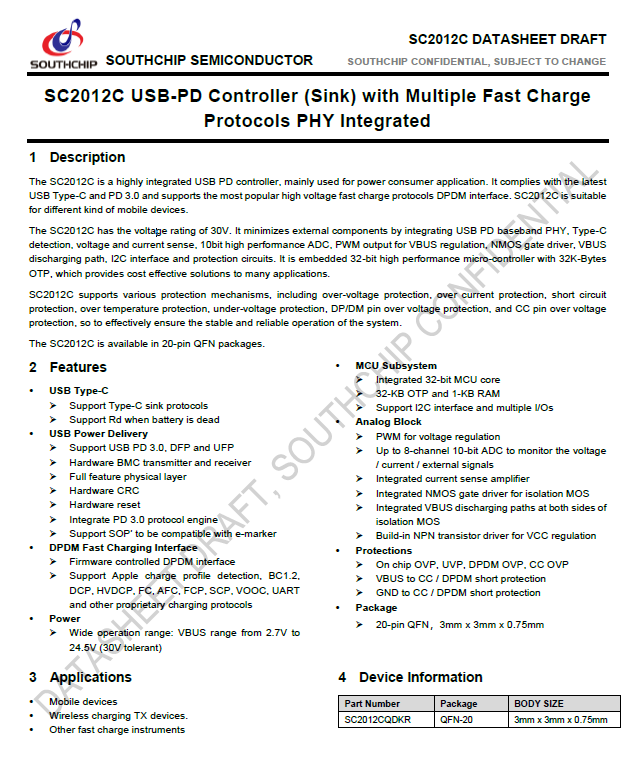

SC2012C是一個高度集成的PD控制器。它符合最新的USB Type-C和PD 3.0標準，并支持市場上主流的高壓快速充電協議的DPDM接口，SC2012C適用于不同類型的移動設備。SC2012C的額定電壓為30V，并且不需要外部LDO。SC2012C內部集成USB PD PHY、Type-C檢測、電壓電流檢測、10-bit ADC、PWM輸出為VBUS調節、NMOS門驅動、VBUS放電路徑、I2C接口和保護電路，使得外部組件最小化。SC2012C內部集成32 bit高性能嵌入式微控制器和32-KB OTP為許多應用提供了高度靈活和經濟有效的解決方案。SC2012C支持過壓保護、欠壓保護、過載電流保護、短路保護、過溫保護、DP/DM引腳過壓保護、CC引腳過壓保護等多種保護機制，有效保證了系統穩定可靠運行。SC2012C采用QFN 20-pin封裝。

功能

●   USB Type-C

   √ 支持Type-C接收協議

   √ 支持死電池Rd

●   USB 功率傳輸

   √ 支持USB PD 3.0

   √ 支持Data Role Swap(數據角色切換)

   √ BMC硬件收發器

   √ 全功能PD物理層

   √ 硬件CRC

   √ 硬件重置

   √ 集成PD 3.0協議引擎

   √ 支持SOP’兼容電子標簽線纜

●   DPDM快充接口

   √ 硬件控制DPDM接口

   √ 支持蘋果充電，BC1.2, DCP, HVDCP, FC, AFC, FCP, SCP, VOOC, UART 和其他專有充電協議

●   電源

   √ 寬工作范圍:2.7V至24.5V(可耐受30V)

●   MCU子系統

   √ 集成32-bit MCU核

   √ 32-KB OTP和1-KB RAM

   √ 支持I2C接口和多個I/O

●   模擬模塊

   √ PWM電壓調節

   √ 多達8通道10-bit ADC監控電壓、電流和外部信號

   √ 集成電流檢測放大器

   √ 集成NMOS柵驅動器

   √ 在隔離MOS兩端集成了VBUS放電路徑

   √ 內置NPN型晶體管驅動VCC監管

●   保護機制

   √ 在芯片 OVP, OCP, SCP, UVP和OTP

   √ CC/DPDM到VBUS的短路保護

   √ CC/DPDM到GND的短路保護

●   封裝

   √ 32-pin QFN 3mm x 3mm x 0.75mm

應用

●  移動設備

●  無線充電TX設備

●  其他快充設備
