南芯SOUTHCHIP推出高效、四個集成MOSFET同步升降壓變換器-SC8723/SC8724
SC8723QFKR QFN3x3-22
SC8724QFER QFN4x4-21
SC8723/SC8724 是一個集成Power MOS的同步升降壓變換器。支持最大22V 的輸入及輸出電壓，無論是輸出電壓高于、低于或等于輸入電壓，都能提供出色的電源效率和電壓調節，非常適合USB-HUB、移動電源、適配器等應用。
不僅如此，在一些工業電源應用中，SC8723/SC8724 同樣可以成為滿足需求的最佳選擇之一。
SC8723 采用QFN3X3-22 封裝，支持2.7V-22V 輸入電壓，3V-22V 輸出電壓，支持10A 平均電感電流。芯片內部集成Power MOS，具有外部使能控制，可以方便的調節輸出限流，支持外部調節環路補償來適應不同參數，應用靈活的同時也降低整體解決方案的成本和體積。
為了支持PD適配器，移動電源等對功耗/散熱有更高要求的應用，我們也同步推出了QFN4X4封裝的SC8724。 在保持SC8723所有特性的前提下，具有更好的散熱性能。

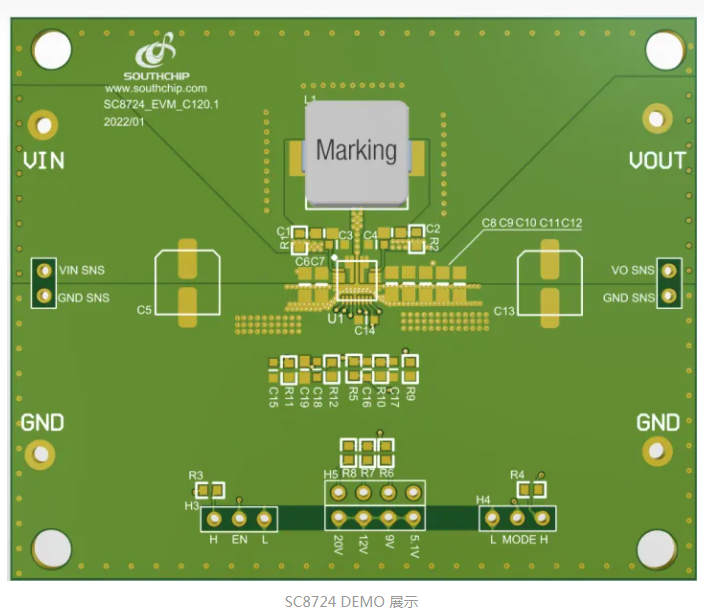

DEMO展示：

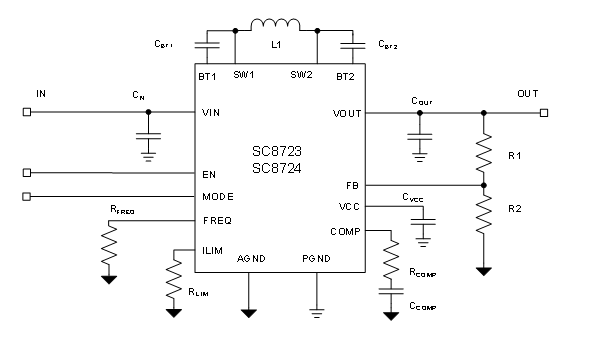

SC8723/SC8724 典型應用原理圖如下：
集成低導通阻抗Power MOS（17mΩ/22mΩ），轉換效率高
支持2.7V-22V寬范圍輸入，3-22V寬范圍輸出
支持最大10A平均電感電流
250kHz/500kHz/750kHz/1MHz開關頻率可選
可調輸出限流
內置軟啟動
外部補償
EN使能控制及可編程輸入欠壓保護
PSM/FPWM可選
高效率同步升降壓DC-DC
輸入5V ，輸出5V3A，效率95.5%
輸入20V，輸出5V3A，效率93.4%
多重保護機制
輸入欠壓保護
FB短路保護
輸入過壓保護、輸出動態和絕對過壓保護
輸出短路保護
過溫保護

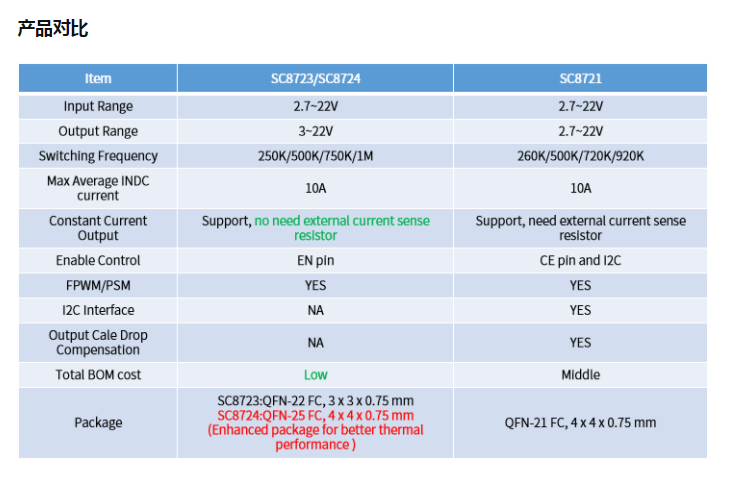

SC8723 SC8724 SC8721區別
