SC8886S - 雙向 Buck-Boost 充電芯片

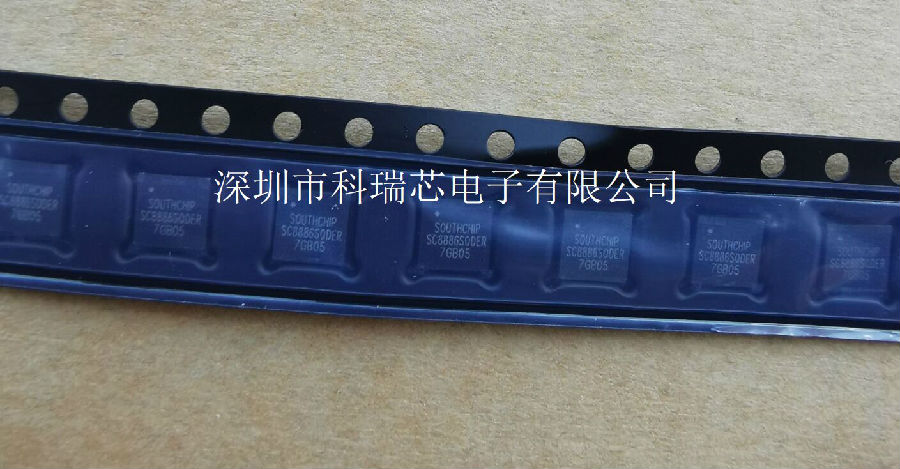

SC8886SQDER 封裝QFN-32
南芯科技SC8886S 是南芯科技推出的第四代升降壓控制器芯片，可滿足1-4 節電池大功率充電。SC8886S 與SC8886 相比，增強了Driver 的驅動能力，增大了默認死區時間。因此，除對多管并聯應用時，不對MOS 的輸入柵極電容Ciss、柵極電荷Qgs、柵漏電流Qgd 進行限制。
SC8886S 在正向充電或反向放電時支持降壓模式、升壓模式和升降壓模式。芯片管理1至4節電池充電，輸入范圍從3.5V 到24V，支持預充電、恒流充電、恒壓充電；電池放電模式支持寬輸出范圍3V至20.8V, 步長為8mV。
SC8886S 符合Intel IMVP8/IMVP9 規范，支持監測系統功率，輸入電流，充電或放電電流，并且支持處理器熱指示。芯片采用窄VDC 電源路徑管理，可自動調節電流和電壓，控制電源流量。用戶可以通過I2C 接口輕松設置充電/放電方式，并且靈活編程充電電流、充電電壓、VINREG 電壓、輸入電流限值、反向輸出電壓調節、電流限值、開關頻率等參數。
此外，輸入電流限制和充電電壓可由外部電阻設定。SC8886S 支持直通模式，減少正向充電時的開關損耗。當只有單電池為系統供電時，芯片還支持Vmin 動態模式吸收系統峰值功率。SC8886S 集成了10 位ADC 來監控電壓、電流和功率。芯片可滿足用戶的需求在學習模式和運輸節電模式下操作。它的全面保護支持包括輸入過壓保護、欠壓保護、系統和電池過壓保護、MOSFET 過流保護和過溫保護。
SC8886SQDER，廣泛應用于筆記本電腦、平板電腦、移動電源、工業設備及可重復充電設備等。
