HDMI 2.0 協議轉換器-PS176HDMQFN48GTR2-B0

特性

符合DisplayPortTM規范1.2a的1.62Gbps, 2.7Gbps和5.4Gbps

支持DisplayPortTM 1、2、4通道

支持全鏈接培訓和無鏈接培訓

支持多種顏色格式:

- DP: RGB 6/8/10/12-每個組件位和YCbCr4:4:4, YCbCr4:2:2 bpc 8/10/12 bpc

- HDM: RGB 8/10/12 bpc;YCbCr4:4:4, YCbCr4:2:2和YCbCr4:2:0 8/10/12 bpc

支持CEC-Tunneling-over-AUX

符合HDMI規范2.0，數據速率高達6Gbps

支持TMDS爭奪EMI/RFI減少

支持SCDC(狀態和控制數據通道)

支持zui多8通道LPCM，壓縮音頻(AC-3, DTS)和HBR音頻格式

支持zui高192kHz音頻幀率和zui高24位音頻樣本量

內容保護

支持HDCP 1.4中繼器與芯片上的密鑰

支持HDCP 2 2中繼器與芯片上的關鍵

帶嵌入式SPI ROM的片上微處理器

ESD: HBM 7kV

1.2V核心電源和3.3V 10電源

0℃~ 70℃環境工作溫度范圍

48pin 6x6mm QFN無鹵素RoHS封裝

描述

PS176是一個DisplayPort 1.2a到HDMI 2.0協議轉換器，它從DisplayPort鏈路接收視頻和音頻流并轉換為TMDS輸出。TMDS發射機符合HDMI 2.0規范，數據速率高達6Gbps。

PS176支持HDCP 1.4和HDCP 2.2中繼器的下游接收器與嵌入式密鑰。

PS176集成了片上微控制器用于系統配置。該設備可以配置為定制應用的SPI Flash。

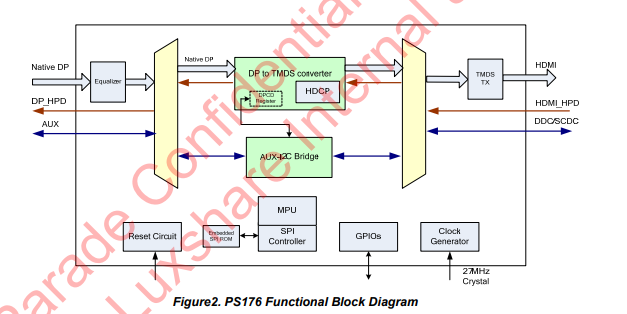

PS176的系統級框圖如圖2所示。每個功能塊的詳細描述將在以下部分給出。
