TD1583PR 3A 380KHz 28V PWM降壓DC/DC變換器

一般的描述

TD1583是一款380 KHz固定頻率單片降壓開關模式穩壓器，內置內部功率MOSFET。它在寬輸入范圍內實現3A連續輸出電流，具有出色的負載和線路調節。

該器件包括基準電壓、振蕩電路、誤差放大器、內部PMOS等。

PWM控制電路能夠從0到100%線性調節占空比。內置使能功能、過流保護功能和短路保護功能。內置一個內部補償塊，以盡量減少外部組件計數。

TD1583是便攜式設備的理想電源單元。

特性

3A恒輸出電流

80mΩ RDSON內部功率PMOSFET開關

高達95%的效率

固定380KHz頻率

寬3.6V至28V輸入電壓范圍

輸出從1.222V到26V可調

內置頻率補償

內置熱關機功能

內置電流限制功能

已準備SOP-8軟件包

zui小壓降可達0.3V

應用程序

便攜式DVD

液晶顯示器/電視

電池充電器

寬帶調制解調器

電信/網絡設備

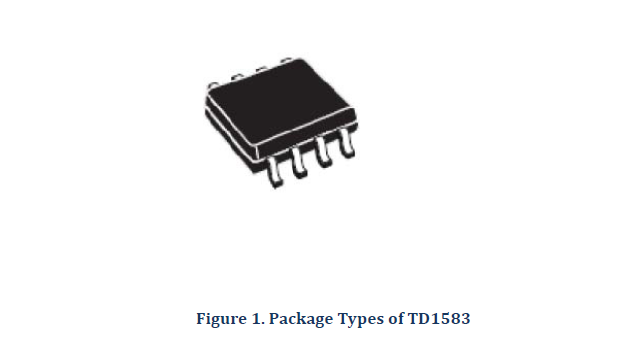

包類型：

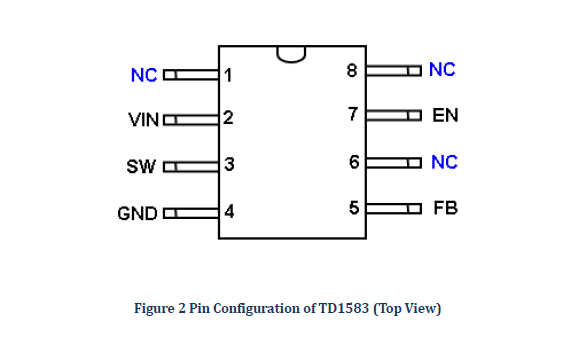

引腳配置：
