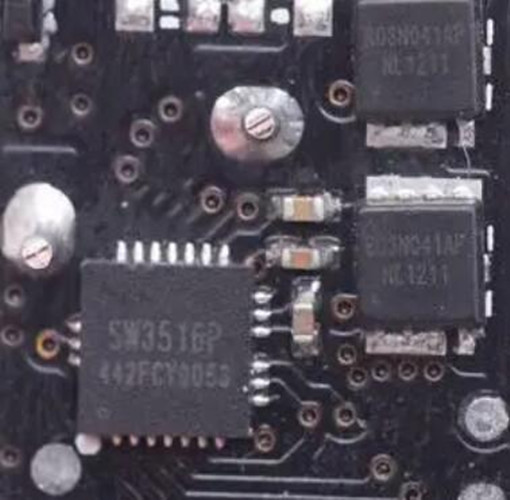

智融 SW3516P 多快充協議雙口車充解決方案

功能描述

SW3516P集成了高效率的開關降壓變換器。采用外置雙N功率管，負載能力可達5A，效率>95%(VIN=12V，VOUT=5V， IOUT=SA)。

SW3516P降壓變換器開關頻率125KHz。采用PFM/PWM自動切換模式，輕載時工作在PFM模式，中載及重載時工作在PWM模式。

SW3516P支持CC/CV模式。當負載電流小于CC限流時，降壓電路輸出設定電壓。當負載達到CC限流值時，將限定輸出電流在CC限流值，輸出電壓將下降。單口輸出時，CC限流3.3A;雙口同時輸出時，每個口單獨限流2.7A。

SW3516P降壓變換器支持線損補償。輸出補償電壓根據負載電流線性增加，當達到CC限流時zui大補償200mV。

SW3516P降壓變換器支持溫度控制，當芯片溫度超過120C時,輸出電壓開始下降;如果繼續過溫超過150C, 則芯片進入過溫關機模式。進入過溫關機模式后，溫度降低到過溫門限以下，芯片自動開機，降壓變換器啟動回到默認狀態。

SW3516P包含了輸入過壓/輸入欠壓/輸出過流/輸出短路等保護。

應用

● 車充

● 適配器

● 插排
