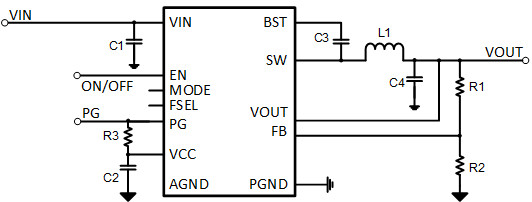

SCT2250FPAR 4.5V-18V輸入，5A，可選頻率，可選工作模式，同步降壓轉換器

SCT2250是一款輸出電流高達5A的高功率密度全集成同步降壓DCDC轉換器。其輸入電壓范圍為4.5V到18V。SCT2250提供400KHz, 800KHz 和1.2MHz可選擇的開關頻率，根據不同應用需求優化轉換效率或減小外圍器件尺寸。SCT2250采用COT控制模式，提供三種可選擇的工作模式，實現在脈寬調制模式(PWM) 與脈沖頻率調制模式（PFM) 間或者脈寬調制模式(PWM)和超聲模式（USM）的平滑切換確保快速高效的動態響應。睡眠模式下靜態電流為140μA，可滿足用戶輕載高效的應用需求。SCT2250上管MOSFET的ZUI小導通時間為70ns，保證在不同開關頻率下的穩定低電壓輸出。在保護設計方面，SCT2250提供電流限制和過流打嗝保護，過熱關斷保護，輸出過壓保護以及輸入欠壓保護，為實際應用的安全性提供了多重保障。SCT2250提供小尺寸的QFN-12封裝，為用戶小型化設計提供了簡潔的電源解決方案。
