WD10721V 電子元器件 WILLSEMI/韋爾 封裝SOT-563  2輕負載模式的Buck變換器

描述
WD10721為同步Buck DC-DC高效、緊湊的優化轉換器大小。該設備集成了能夠輸出電流可達2a。在脈寬調制模式下，設備以準固定頻率工作恒定時間模式與2.1 MHz切換頻率。停機時，電流消耗小比2μA。
內部軟啟動電路限制涌流在啟動。該設備也有內置功能包括過電流保護和熱保護關閉保護。

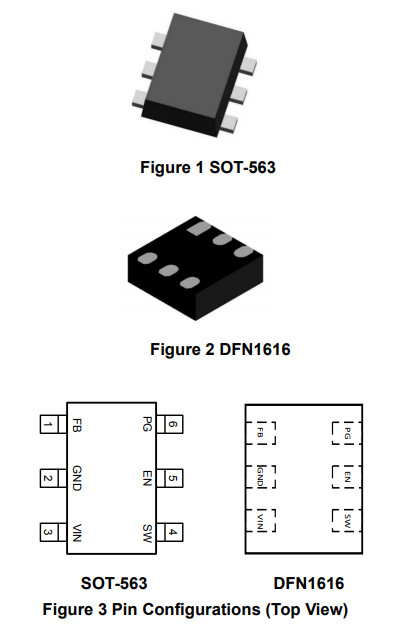

WD10721可在SOT-563和DFN1616包。標準產品是無鉛和無鹵。

特性
輸入電壓范圍:2.5 V ~ 5.5 V
輕載時的節電模式
高達95%的效率
集成125 mΩ(高側)/ 65 mΩ(低側)low
RDS(上)功率場效應管
輸出電壓0.6 V至VIN可調
zui低輟學率100%占空比
2.1 MHz典型開關頻率
240 μs快開
 4毫秒快速輸出放電
打嗝模式過流保護
熱停機保護

應用程序
一般用途POL耗材
機頂盒
網絡攝像機
無線路由器
固態驅動/硬盤驅動
智能手機
