微源現貨 LP3310 高性能恒流開關穩壓器

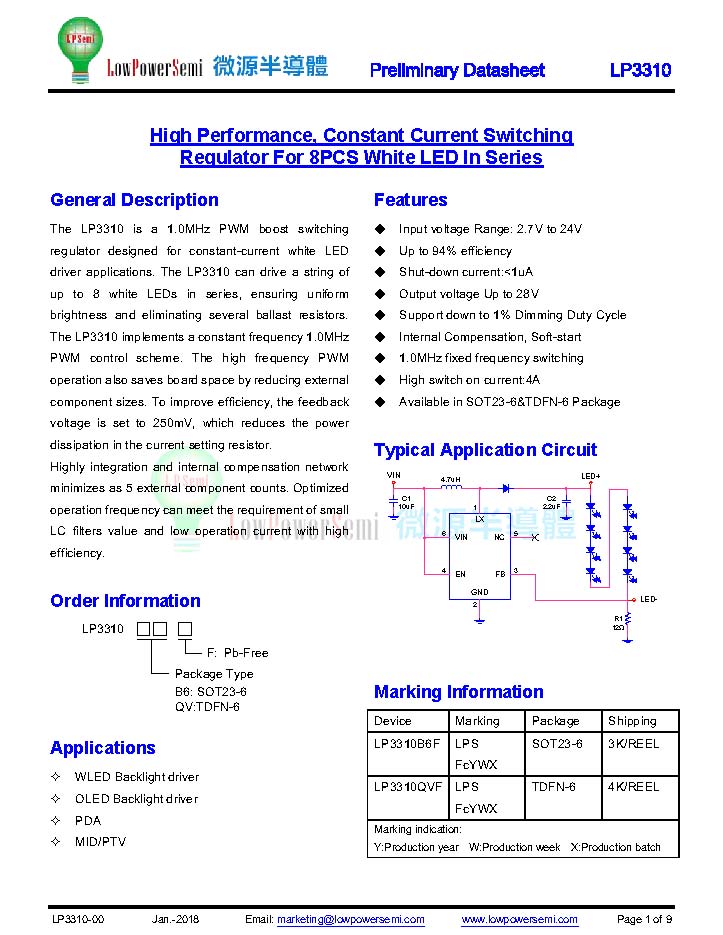

概述

LP3310是一款1.0MHz PWM升壓開關穩壓器，專為恒流白色LED驅動器應用而設計。LP3310可以串聯驅動多達8個白色LED，確保亮度均勻，并消除了幾個鎮流器電阻器。LP3310實現恒定頻率1.0MHz PWM控制方案。高頻PWM操作還通過減小外部組件尺寸來節省板空間。為了提髙效率，反饋電壓被設置為250mV，這減少了電流設置電阻器中的功耗。

高度集成和內部補償網絡限度地減少了5個外部組件。優化的工作頻率可以滿足LC濾波器值小、工作電流小、效率高的要求。

特征

◆ 輸入電壓范圍：2.7V至24V

◆ 效率高達94%

◆ 關閉電流：<1uA

◆ 輸出電壓高達28V

◆ 支持低至1%的調光占空比

◆ 內部補償，軟啟動

◆ 1.0MHz固定頻率切換

◆ 高合閘電流：4A

◆ 有SOT23-6和TDFN-6包裝可供選擇
