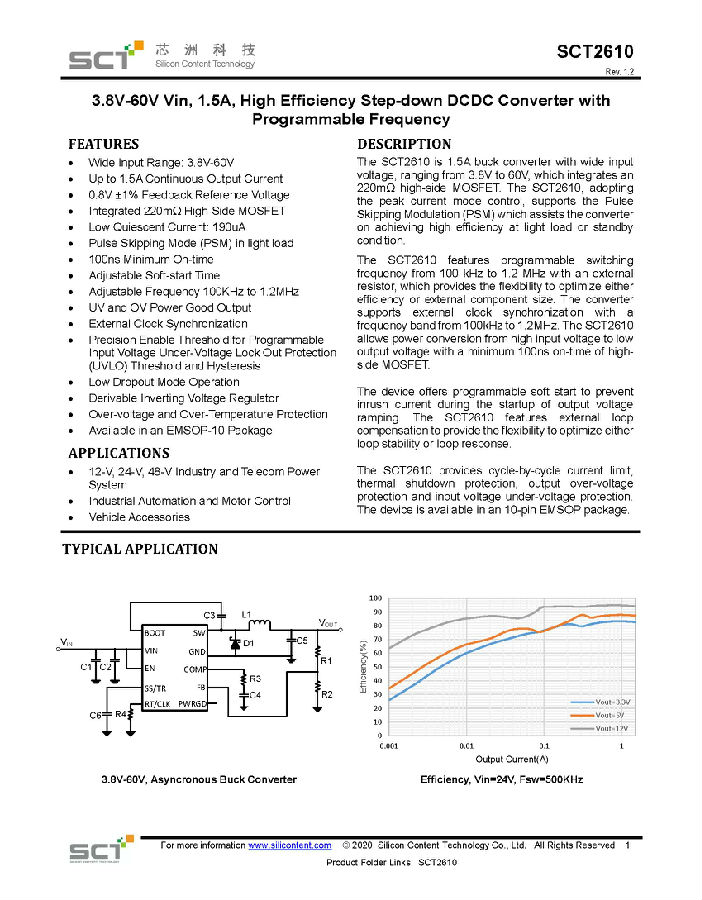

SCT芯洲 SCT2610QMRER 1.5A降壓轉換器

說明

SCT2610是1.5A降壓轉換器，具有寬輸入電壓，范圍從3.8V到60V，集成了一個220mΩ的高側MOSFET。SCT2610采用峰值電流模式控制，支持脈沖跳躍調制（PSM），有助于轉換器在輕負載或待機狀態下實現高效率。

SCT2610具有從100kHz到1.2MHz的可編程開關頻率和外部電阻器，這提供了優化效率或外部組件尺寸的靈活性。轉換器支持100kHz至1.2MHz頻帶的外部時鐘同步。SCT2610允許以高側MOSFET的最小100ns導通時間從高輸入電壓到低輸出電壓的功率轉換。

該設備提供可編程軟啟動，以防止在輸出電壓斜坡啟動期間出現涌入電流。SCT2610具有外部環路補償功能，以提供優化環路穩定性或環路響應的靈活性。

SCT2610提供逐循環限流、熱停堆保護、輸出過電壓保護和輸入欠壓保護。

特征

● 寬輸入范圍：3.8V-60V

● 高達1.5A的連續輸出電流

● 0.8V±1%反饋參考電壓

● 集成220mΩ高邊MOSFET

● 低靜態電流：190uA

● 輕負載下的脈沖跳過模式（PSM）

● 最小接通時間100ns

● 可調軟啟動時間

● 可調頻率100KHz至1.2MHz

● UV和OV功率良好輸出

● 外部時鐘同步

● 可編程輸入電壓欠壓鎖定保護（UVLO）閾值和滯后的精確啟用閾值

● 低衰減模式操作

● 可導出逆變電壓調節器

● 過電壓和過溫度保護

● 提供EMSOP-10封裝

應用

● 12-V、24-V、48-V工業和電信電源系統

● 工業自動化與電機控制

● 車輛配件
