科瑞芯電子代理 LP3219AB5F 微源2A降壓轉換器

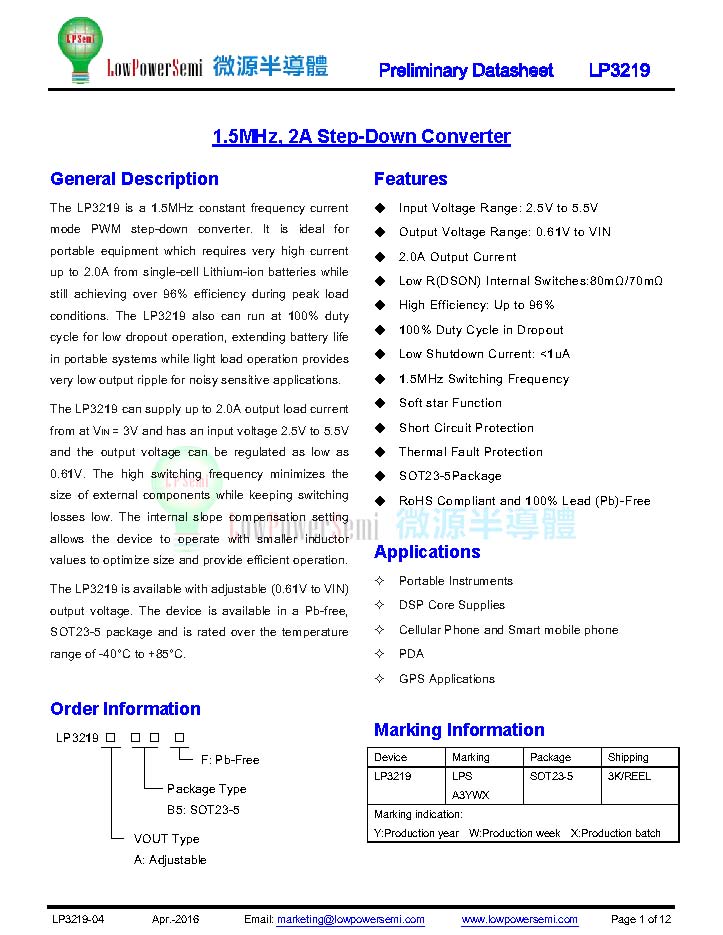

概述

LP3219是一個1.5MHz恒定頻率電流模式PWM降壓轉換器。它是便攜式設備的理想選擇，該設備需要單電池鋰離子電池提供高達2.0A的極高電流，同時在峰值負載條件下仍能實現96%以上的效率。LP3219還可以以100.00%的占空比運行，以實現低損耗操作，延長便攜式系統中的電池壽命，而輕負載操作為噪聲敏感的應用提供了非常低的輸出紋波。

LP3219可在VIN=3V時提供高達2.0A的輸出負載電流，輸入電壓為2.5V至5.5V，輸出電壓可低至0.61V。高開關頻率可zui大限度地減小外部組件的尺寸，同時保持低開關損耗。內部斜率補償設置允許器件以較小的電感器值進行操作，以?xún)?yōu)化尺寸并提供有-效的操作。

LP3219具有可調（0.61V至VIN）輸出電壓。該設備采用無鉛SOT23-5封裝，額定溫度范圍為-40°C至+85°C。

特征
◆ 輸入電壓范圍：2.5V至5.5V
◆ 輸出電壓范圍：0.61V至VIN
◆ 2.0A輸出電流
◆ 低R（DSON）內部開關：80mΩ/70mΩ
◆ 高效：高達96%
◆ 衰減時的100%占空比
◆ 低關斷電流：<1uA
◆ 1.5MHz開關頻率
◆ 軟星函數
◆ 短路保護
◆ 熱故障保護
◆ SOT23-5包
◆ 符合RoHS，100%無鉛

應用

◆ 便攜式儀器

◆ DSPhe心電源

◆ 手機和智能手機

◆ 掌上電腦

◆ GPS應用
