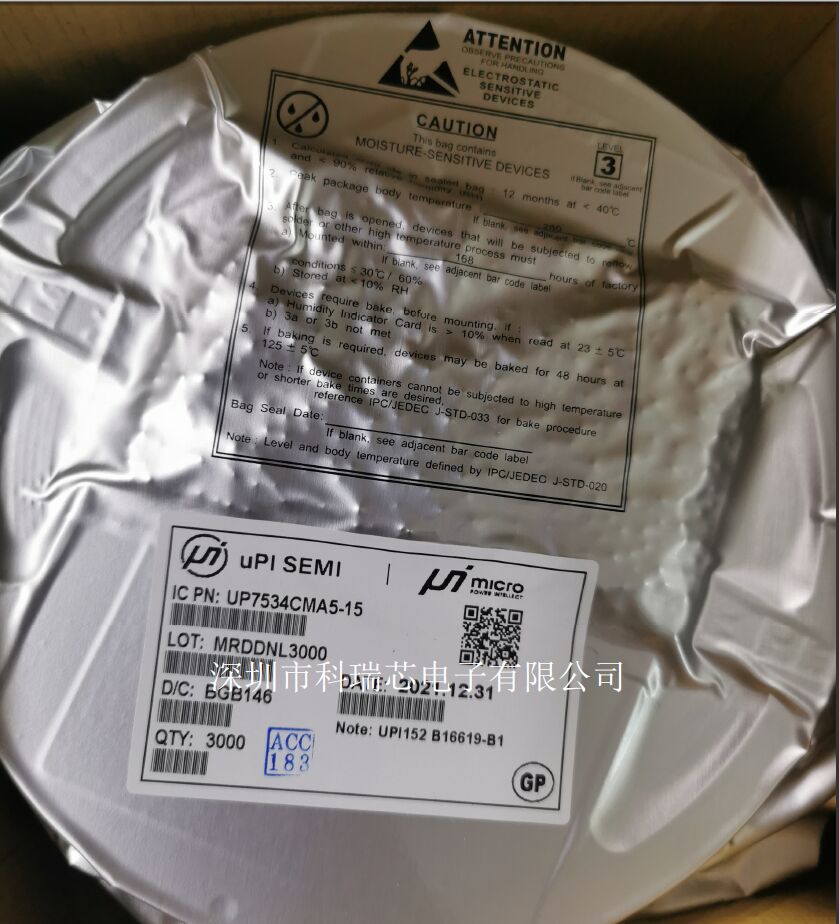

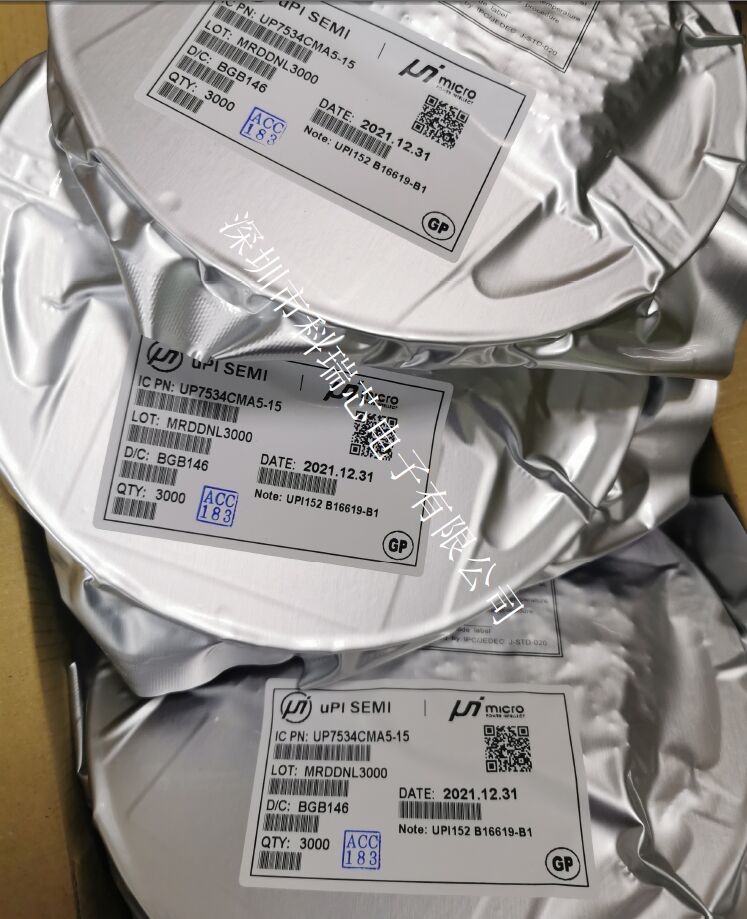

UP7534CMA5-15 集成電路(IC) UPI 封裝SOT23-5 批次22+ 限流配電開關

一般的描述
uP7534是設計的一種限流高側開關適用于高容性負載和短路的場合都有可能被滿足。這個裝置用輸入從2.7V到5.5V的3V和5V系統。它的低靜止電流(25uA)和待機電流(<1uA)節省便攜式電池的電力。
電源開關由邏輯使能輸入和控制由內部電荷泵電路驅動。當輸出負載超過電流限制閾值或短路目前，uP7534斷言過流保護和通過驅動電源將輸出電流限制到安全水平切換到飽和模式。
uP7534具有斷言的故障空白故障標志通過過流、過溫或輸入欠壓停擺。8毫秒的故障排除時間允許瞬間需要忽略的錯誤，從而防止誤報主機系統。
其他功能包括軟啟動，以限制涌流電流插電過程中，熱停機，防止災難性大電流負載導致的開關故障，欠壓鎖定(UVLO)，以確保設備保持關閉，除非那里是否存在有效的輸入電壓。uP7534有SOP-8、SOT23-5、MSOP-8和PMSOP-8軟件包。

特性
符合USB規格
工作范圍:2.7 V ~ 5.5 V
75mΩ (5VIN MSOP)高側MOSFET開關
典型靜止電流
<1uA典型關機電流
過電流/短路保護
熱停機保護
脫故障的開口排水故障標志
慢開和快關
啟用Active-High或Active-Low
無鉛(符合RoHS標準)
UL Approved-E316940
TuV EN60950-1ren證
CB IEC60950-1ren證

應用程序
筆記本電腦和臺式電腦
USB電源管理
ACPI功率分布
熱插拔電源
電池驅動的設備
充電器的電路
