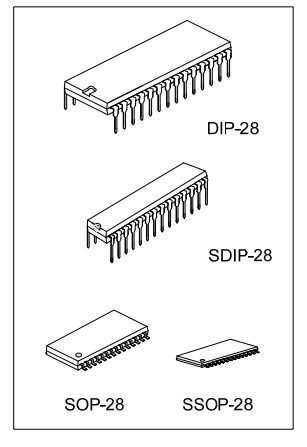

MC34118G(W0)-2 電子元器件 UTC友順 封裝SOP28T/R  語音切換揚聲器電話電路

描述
作為語音切換揚聲器電話集成電路，UTCMC34118包括必要的放大器，衰減器，電平檢測器和控制算法。
為了形成UTC MC34118的內部電路，有一個內部電路麥克風放大器可調增益和靜音控制，內部發射和接收衰減器(工作在一個互補方式)，兩個衰減器輸入和輸出端的電平檢測器，以及發射和接收的背景噪聲監測頻道。
撥號音可以假裝被減弱通過撥號音檢測器接收背景噪聲監測電路。也有兩種線驅動放大器，可用于形成一個混合網絡與外部耦合變壓器相結合。一個高通濾波器可用于其他濾波功能，特別是濾除接收信道中的60Hz噪音。

通常需要5mA的UTC MC34118可能是操作時可由電源供電，也可由電源供電電話線路。

特性
衰減器增益范圍:52dB(發射和接收之間)
適用于線供電:3~6.5V低電壓工作
提高靈敏度:4點信號傳感
對于發送和接收路徑:背景噪聲監視器
外部電阻設置麥克風放大器增益
包含靜音功能
芯片禁用:主備操作
撥號音存在期間:撥號音檢測器抑制接收空閑
模式
