產品詳情

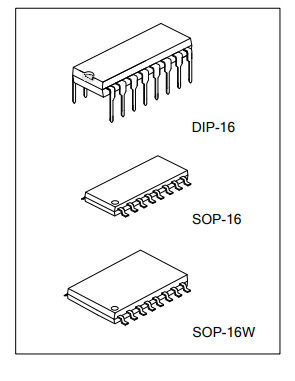

U3525G(Z1) 電子元器件 UTC友順 封裝SOP16T/R 調節PWM集成電路

描述
UTC U3525是一種脈寬調制器集成電路，專為
開關電源的應用，提高性能和
減少外部零件的使用。
一個關機終端kong制軟啟動電路和
輸出級，通過PWM提供瞬時關閉
鎖存與脈沖關閉，以及軟啟動循環與更長的時間
關閉命令。輸出級具有NOR邏輯，給出
OFF狀態的低輸出。欠壓鎖定電路
是什么讓輸出關閉，軟啟動電容器放電
對于低于正常的輸入電壓，包括大約500 mV的
無抖動操作的遲滯。PWM電路還具有一個特點
比較器后的鎖存器。當一個PWM脈沖已經
如果終止，輸出將在此期間保持關閉狀態。
鎖存器隨著每一個時鐘脈沖重置。輸出級為
圖騰柱設計能夠采購或下沉超過
200 ma。

特性
輸入電壓:8~35V
片內+5.1V參考被裁剪到±1%
100HZ ~ 400KHZ振蕩器范圍
獨立振蕩器同步終端
死區時間可調控制
內部軟啟動
Pulse-by-pulse關閉
輸入欠壓鎖定滯后
閉鎖PWM以防止多個脈沖
雙源/匯聚輸出驅動
