產品詳情

描述

UTC US203是具有標志功能的低電壓、經濟高效的高側電源開關。這些設備特別適用于自供電和總線供電的USB應用。內置N-MOSFET的RDS（ON）滿足USB電壓降的要求，低至80mΩ。

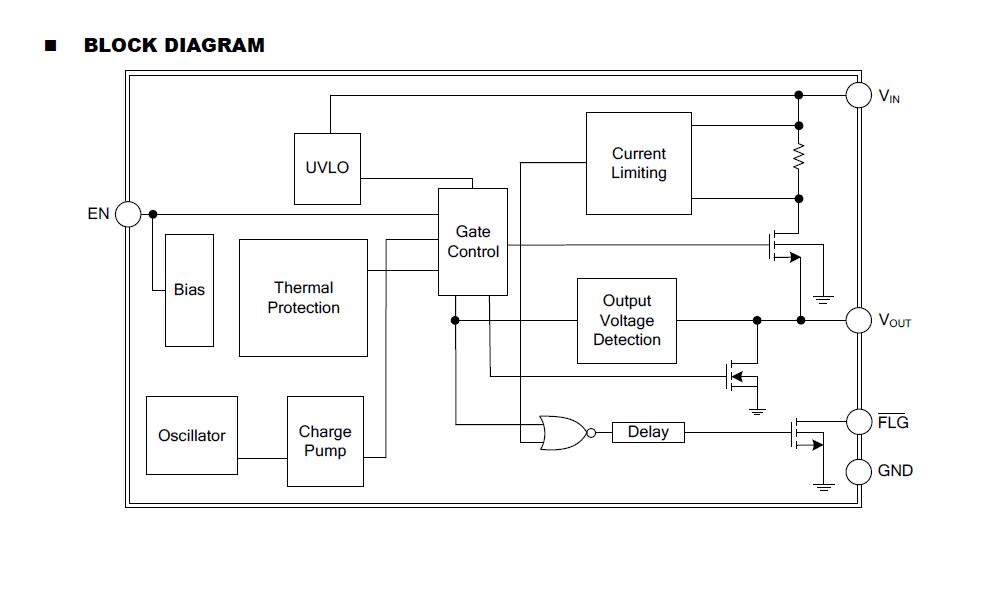

UTC US203包含一個電荷泵電路來驅動內部MOSFET開關，并包含這樣的保護電路：軟啟動電路通過限制插入期間的涌入電流來保護這些設備不受損壞；熱關斷電路用于防止大電流負載引起的災難性開關故障。UVLO用于確保設備保持關閉，除非存在有-效的輸入電壓。

標志輸出被設計為向本地USB控制器指示故障狀況。根據USB電源要求，雙端口的UTC US203AH/AL故障電流通常限制在2.5A，單端口的UTC US 203CH/CL故障電流限制在1A，靜態電流低至25μA，使該設備成為便攜式電池操作設備的理想選擇。

UTC US203應用于USB總線/自供電集線器、USB外圍設備、NB、PC、PC卡熱插拔、電池供電設備、熱插拔電源、電池充電器電路、ACPI配電。
