致新G509系列 G509L20DT11G 集成電源開關芯片

概述

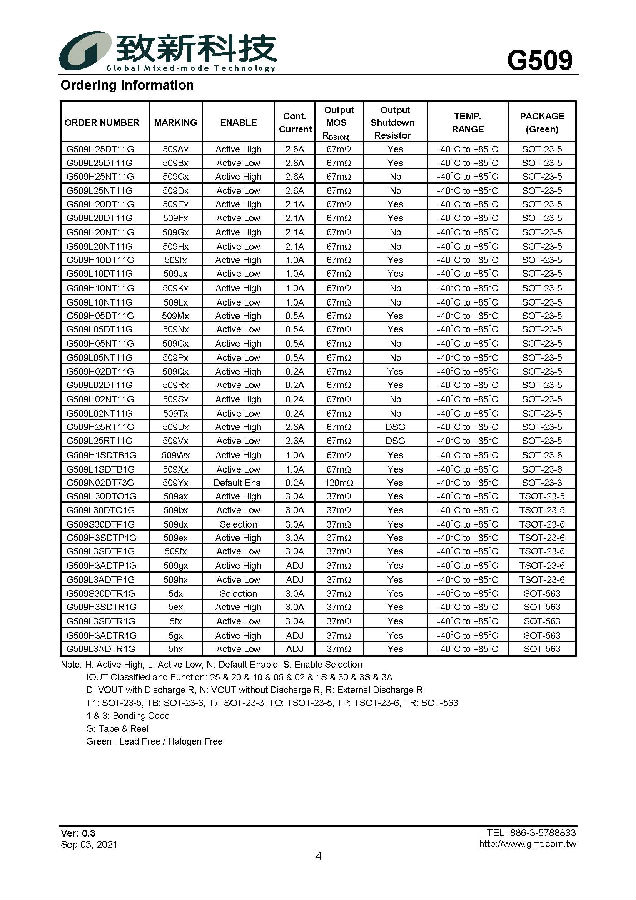

G509是一款集成電源開關，適用于自供電和總線供電的通用串行總線（USB）應用。G509xxxxT11G和G509x25DTB1G為67mΩ RDS（ON）。此外，G509N02DT73G為120mΩ RDS（ON）。此外，G509x3xDxx1G為37mΩ RDS（ON）。

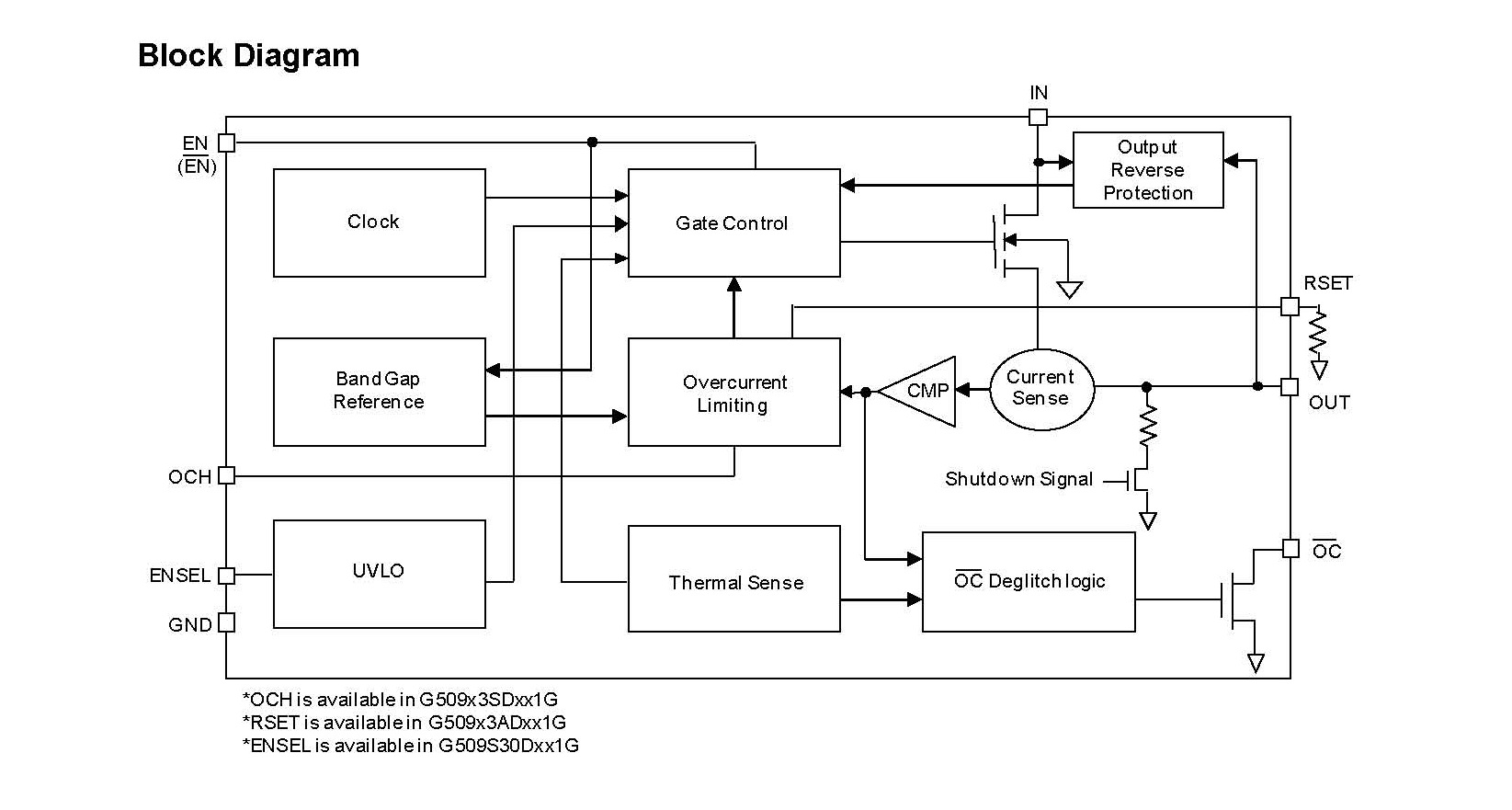

一些保護功能包括電流限制和熱關閉，以防止在連續重負載或短路發生時，由于功耗增加而導致的災難性開關故障。內置電荷泵用于驅動無寄生體二極管的N溝道MOSFET，以消除開關斷電時流過開關的任何反向電流。當輸出電壓高于輸入電壓時，電源開關由內部輸出反向保護比較器關閉。

OC是一種漏極開路輸出報告過電流或過溫事件，具有典型的9ms deglitch超時時間。

應用

● 高壓側電源保護開關

● USB電源管理

● USB主機和自供電集線器

● USB總線供電集線器

● 熱插拔電源

● 蓄電池充電器電路
