臺灣致新科技 G509L30DTO1G 電源開關芯片

概述

G509是一款集成電源開關，適用于自供電和總線供電的通用串行總線（USB）應用。G509xxxxT11G和G509x25DTB1G為67mΩ RDS（ON）。此外，G509N02DT73G為120mΩ RDS（ON）。此外，G509x3xDxx1G為37mΩ RDS（ON）。

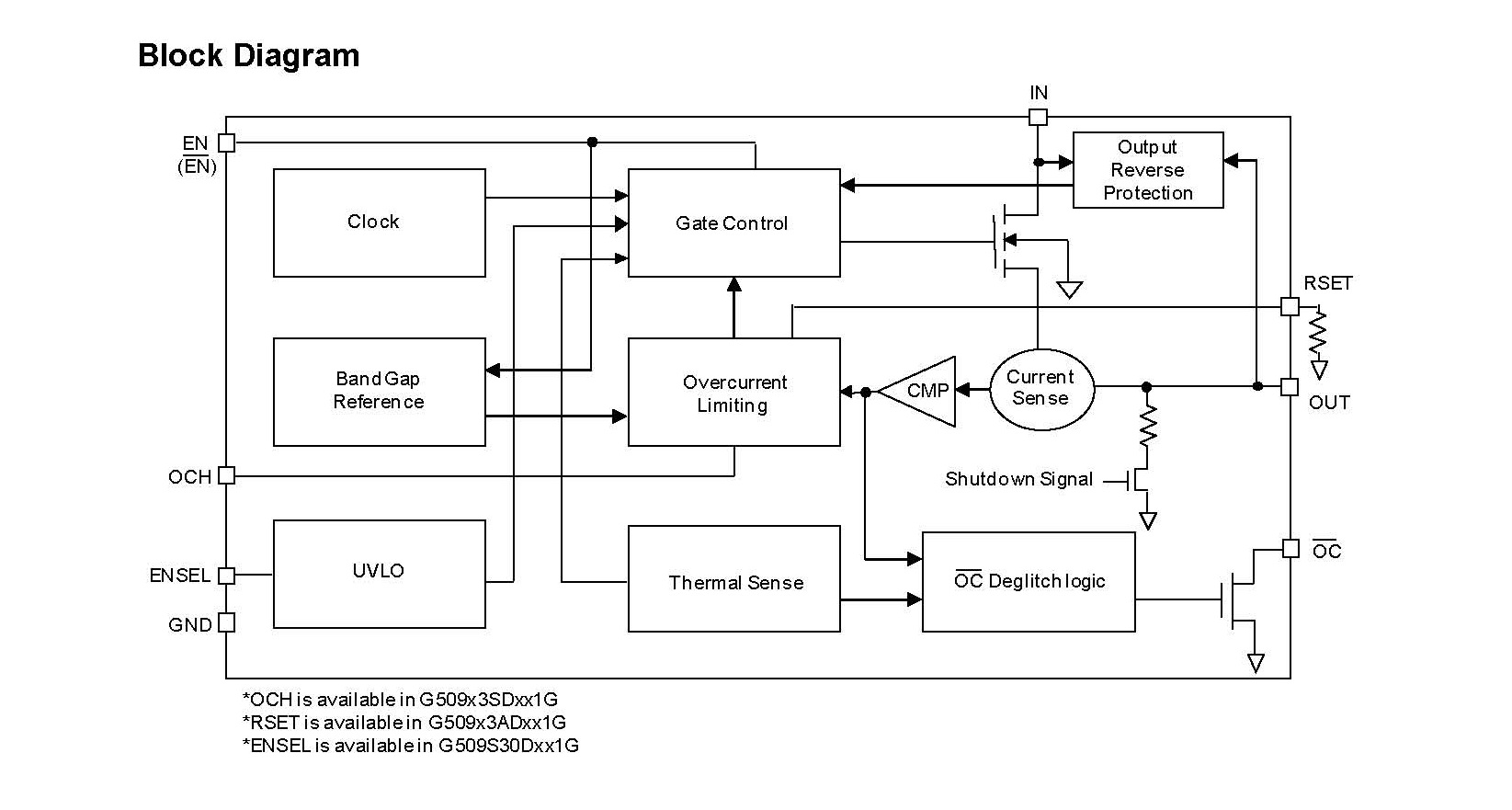

一些保護功能包括電流限制和熱關閉，以防止在連續重負載或短路發生時，由于功耗增加而導致的災難性開關故障。內置電荷泵用于驅動無寄生體二極管的N溝道MOSFET，以消除開關斷電時流過開關的任何反向電流。當輸出電壓高于輸入電壓時，電源開關由內部輸出反向保護比較器關閉。

OC是一種漏極開路輸出報告過電流或過溫事件，具有典型的9ms deglitch超時時間。

功能

● 67mΩ 高邊MOSFET（G509xxxxT11G，G509x1SDTB1G）

● 120mΩ 高邊MOSFET（G509N02DT73G）

● 37mΩ 高邊MOSFET（G509x3xDxx1G）

● 有9個版本的電流限制可折疊。

● 工作范圍：2.7V至5.5V

● 2mS典型上升時間

● 快速過電流響應1.5μs（典型）

● 欠壓鎖定

● 130μA靜態電源電流

● 1μA zui大關閉電源電流

● 邏輯電平啟用引腳�？捎糜贏ctive-High、Active Low或Enable Selection版本

● 斷電時無反向電流

● 無故障漏極過電流標志輸出(OC)

● 可帶或不帶輸出停機下拉電阻器

● 電源接通時的輸出反向保護

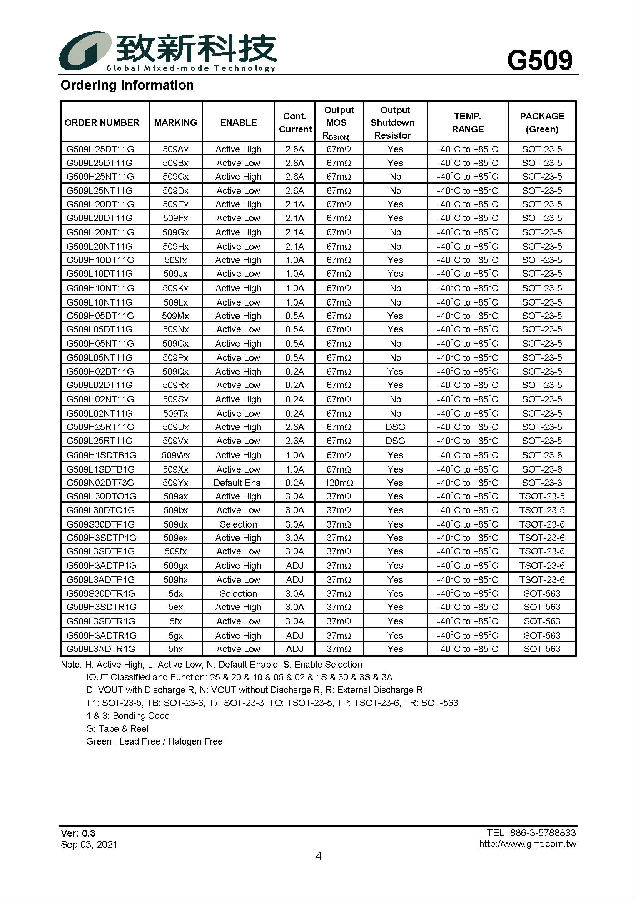

● G509xxxxT11G SOT-23-5封裝

● G509x25DTB1G SOT-23-6封裝

● G509N02DT73G SOT-23-3封裝

● G509x30DTO1G TSOT-23-5封裝

● G509xxxDTP1G TSOT-23-6封裝

● G509xxxDTR1G SOT-563封裝

● UL 2367識別文件編號：E232223

● IEC 62368-1認證

應用

● 高壓側電源保護開關

● USB電源管理

● USB主機和自供電集線器

● USB總線供電集線器

● 熱插拔電源

● 蓄電池充電器電路
