VL813-Q7 電子元器件 VIA(臺灣威盛電子) 封裝QFN-76  HUB芯片

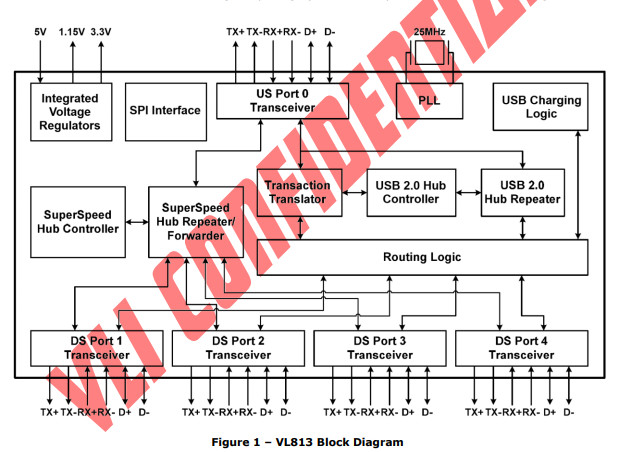

VL813系統概述
VIA實驗室的VL813是一個先進的4端口USB 3.0集線器控制器，具有完全集成的電壓
穩壓器，低功耗，全面的USB充電支持。集成5V DC-DC
開關穩壓器使VL813直接從5V USB VBus供電，降低BOM成本，同時
提供高功率效率。自定義內部USB PHY支持USB電源管理和
賦予VL813優良的信號完整性特性和改進的向后兼容性。VL813也
具有靈活的固件架構，提供了框架自定義功能
攷慮更新。
基于VL813的集線器設備可以在Windows、Mac OS X和各種Linux內核下工作，不需要額外的支持
驅動程序。由于USB 3.0集線器不需要額外的驅動程序，VL811+也兼容非x86
支持USB集線器功能的設備和平臺，如智能手機、平板電腦和機頂盒。
它非常適合于所有USB集線器應用程序，如獨立的USB集線器，筆記本/超極本對接
工作站/端口復制器，桌面PC前面板，主板板上集線器和USB集線器復合
設備。
通過精心規劃的引腳和高水平的集成，基于VL813的設備享有簡單的布局和
簡化的BOM。邊帶信號引腳可用于顯示電源使能，過電流，GPIO和
領導地位的控制。SPI接口支持外部EEPROM/Flash ROM，可以在上面更新
USB。VL813可在QFN 76L綠色包裝(9x9x0.85 mm)適合小的形狀因子設計。

產品特性
USB 3.0兼容的
-符合通用串行總線3.0規范Rev 1.0，包括集線器勘誤表
-符合通用串行總線規范修訂版2.0
—支持同時進行SS (Super-speed)、HS (high-speed)、FS (full-speed)業務
低速(LS)流量
- 4個下行端口，1個上行端口
-內部USB PHY采用先進的CMOS工藝，低功耗
—支持USB低功耗狀態，如Ux狀態、Selective Suspend、LPM
集成穩壓器
-能夠從5V輸入產生所有所需的芯片功率
—5V ~ 1.2V開關型DC-DC穩壓器
- 5V至3.3V LDO調節器
-外部電源支持
- 3.3V, 1.2V外部輸入
簡化邊帶信號支持
—支持下行端口的gang模式過流檢測
-支持單個模式的電源開啟和過電流檢測1端口電池
充電功能
-支持雙LED狀態指示燈，通過GPIO自動或手動控制
下游端口(通常為綠色和琥珀色)
全面USB電池充電支持
-支持USB電池充電規范v1.2 (SDP、CDP、DCP)
-支持供應商特定的充電模式。蘋果、RIM、等等。
—支持Apple 1.0A/2.4A充電模式
-支持YD/T 1591-2009
支持“休眠充電”(DCP + Apple模式)
-根據配置，支持在1個下行端口充電
物理
QFN 76L綠色包裝(9x9x0.85 mm)
ren證
-獲得USB 2.0 USB- if ren證
-獲得USB 3.0 USB- if ren證TID# 330000022
-通過Windows 8/8.1/10 WHCK測試
應用程序
-獨立USB hub
-桌面前面板樞紐/集成顯示器/電視樞紐
-筆記本/超極本對接站/端口復制器
- USB集線器復合設備，具有鍵盤、鼠標、顯示器等。
平臺和操作系統支持
-支持所有提供USB的主要操作系統和平臺，如PC, MAC, Linux等。
—FW通過USB進行升級
—USB集線器功能依賴于USB主機控制器
-無需專有驅動程序，即使是電池充電功能
Misc
—低功耗優化
-鎖相環嵌入外部25MHz晶體
-支持外部SPI flash進行固件升級
