產品詳情

英集芯 IP6565 雙口輸出SOC IC 采用QFN4x4-32封裝

簡介

IP6565是一款集成同步開關的降壓轉換器、支持多種輸出快充協議、支持Type-C輸出和USBPD2.0/PD3.0(PPS)協議的雙口輸出SOC IC，為車載充電器、快充適配器、智能排插提供完整的解決方案。

IP6565支持雙USB Type-C，USB Type-C和USB A，或者雙USB A輸出，集成雙口自動插拔檢測功能，單獨使用任意一口都可支持快充輸出，當雙口同時使用時，雙口都輸出5V，總功率5V/3.4A。

IP6565內置功率MOS，輸入電壓范圍是8.2V到32V，輸出電壓范圍是3V到12V，最大能提供20W的輸出功率，能夠根據識別到的快充協議自動調整輸出電壓和電流。IP6565 輸出5V/3A，板端轉換效率高至92.2%。

IP6565的PD輸出具有CV/CC特性，當輸出電流小于設定值，輸出CV模式，輸出電壓恒定；當輸出電流大于設定值，輸出CC模式，輸出電壓降低。

IP6565的輸出電壓帶有線補功能，輸出電流增大后會相應提高輸出電壓，用以補償連接線阻抗引起的電壓下降。

IP6565具有軟啟動功能，可以防止啟動時的沖擊電流影響輸入電源的穩(wěn)定。

IP6565有多種保護功能，具有輸入過壓、欠壓保護，輸出過流、過壓、欠壓、短路保護等功能。

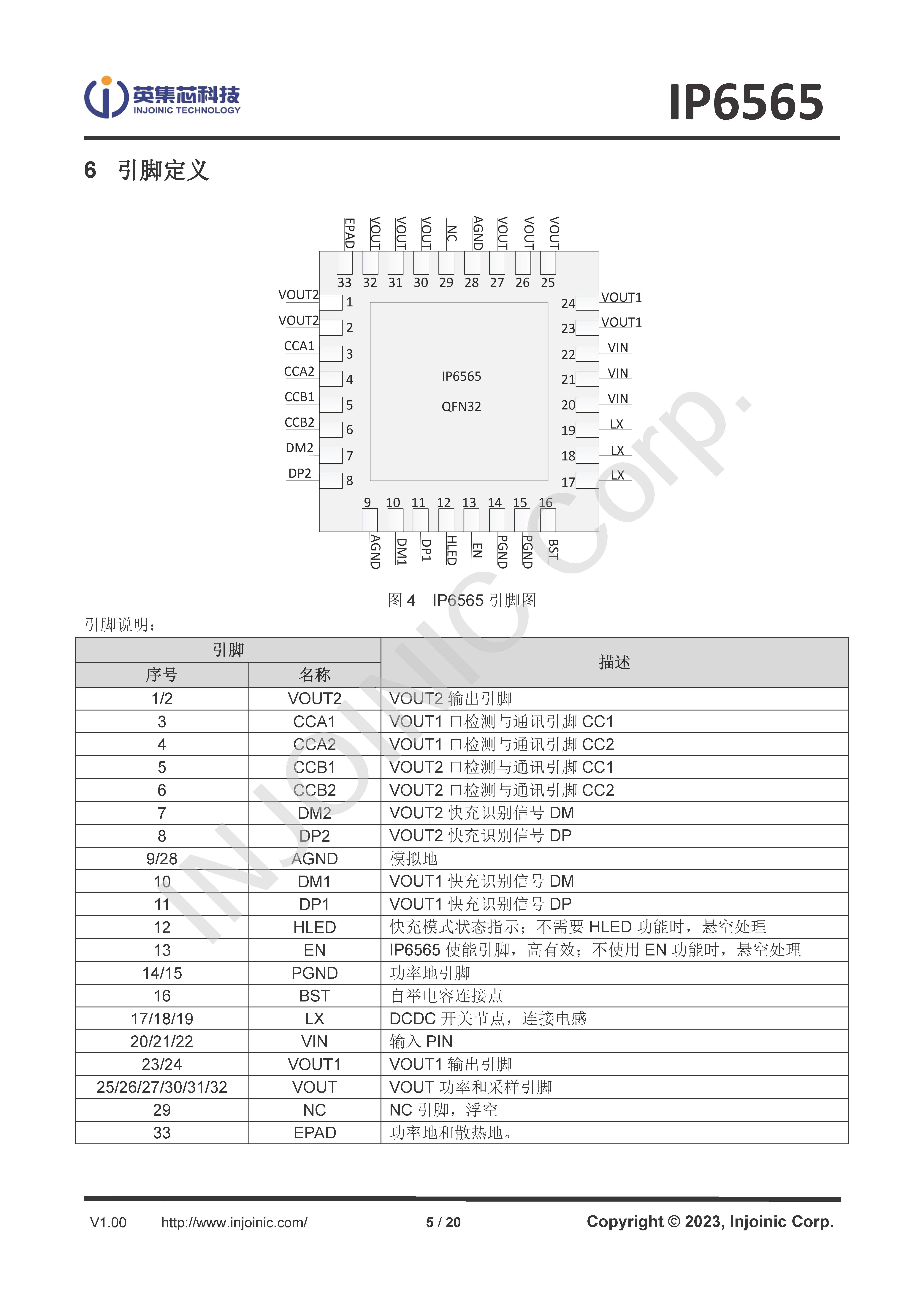

IP6565采用4*4mm QFN32封裝。
