產品詳情

英集芯 IP5356-188-BZ-FN 18W移動電源SoC

特征

● 同時支持多個USB口

2個USB A口輸出

1個USB B口輸入

1個USB C口輸入/輸出

1個lightning輸入口

● 快充規格

任意一個口都支持快充

集成QC2.0/QC3.0輸出快充協議

集成FCP輸入/輸出快充協議

集成AFC輸入/輸出快充協議

集成SFCP輸入/輸出快充協議

集成高低壓SCP輸出快充協議

集成MTK PE+ 1.1&2.0輸出快充協議

集成USB C DRP協議，支持輸入輸出快充

兼容BC1.2、蘋果、三星手機快充

可定制支持1個USB C口輸入輸出+USB C輸出

集成lightning輸入解碼

● 集成USB Power Delivery（PD2.0/PD3.0協議

支持PD2.0 雙向輸入/輸出協議

支持PD3.0 輸入/輸出，PPS輸出協議

支持5V，9V，12V電壓檔位輸入

支持5V，9V，12V電壓檔位輸出

PPS支持5~11V，20mV/step輸出電壓檔位

集成硬件的雙向標記編解碼（BMC）協議

集成物理層協議（PHY）

集成硬件CRC

支持Hard Reset

● 充電規格

支持18w充電，電池端充電電流可達5.0A

自適應充電電流調節

支持4.20V、4.3V、4.35V、4.40V電池

● 放電規格

輸出電流能力：5V：3.1A 9V：2.22A 12V：1.67A

同步開關放電5V 2A效率達95%以上

支持線補

● 電量顯示

內置14bit ADC和電量計

支持1 / 2/ 3 / 4顆LED電量顯示

支持88、188等各種數碼管電量顯示

智能識別LED電量顯示燈數目

● 其他功能

自動檢測手機插入和拔出

快充狀態指示

支持電池溫度檢測

智能識別負載，輕負載自動進待機

內置照明燈驅動

支持I2C接口

● 多重保護、高可靠性

輸入過壓、欠壓保護

輸出過流、過壓、短路保護

電池過充、過放、過流保護

IC過溫保護

充放電電池溫度NTC保護

ESD 4KV，輸入（含CC 引腳）耐壓20V

● BOM極簡

內置開關功率MOS、路徑MOS

單電感實現充電、放電功能

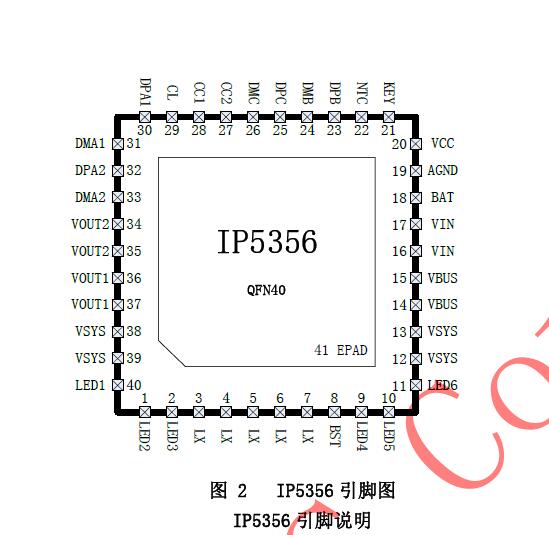

● 封裝規格：6mm × 6mm 0.5pitch QFN40

應用

移動電源/充電寶

手機、平板電腦等便攜式設備
