比亞迪BYD觸控MCU-BF6612SC20B-SJLK-SOP-20

整體概述

BF6612SCXXB-XJLK采用高速8051內核，1T 指令周期，相比于標準的8051(12T)指令

周期，具有更快的運行速度，同時兼容標準8051指令。

BF6612SCXXB-XJLK包含外設有看門狗、按鍵檢測、LED串行點陣驅動、IIC、

UART0/1、低電壓檢測、掉電復位、PWM0/1、Timer0、 Timerl、 Timer2、 12bit 逐次逼近

ADC、低功耗模式等。

BF6612SCXXB-XJLK集成的電容檢測通道，它可以用來檢測近距離感應或者觸摸。其

內置MCU，可靈活配置;通過配置可實現按鍵、滾輪、滑條等多種應用。按鍵都能獨立運

行，并且每個按鍵都能通過對相應的功能寄存器來調節靈敏度。

特性簡介

內核:高速8051, 1T指令周期

工作頻率: 12MHz、6MHz、4MHz、1MHz

時鐘偏差: +1% @-20°C- -65°C, 5V

                             +3% @ 40°C ~105°C, 5V

存儲器(FLASH)

CODE:   15.5K Bytes

DATA: 512 Bytes

SRAM: 256 Bytes (data)+512 Bytes( xdata)

支持4KBOOT功能區

時鐘源，復位和電源管理

內部低速時鐘LIRC: 32kHz， 時鐘偏差為

+20%@25°C, 5V，+35%@-40°C ~105°C, 5V

內部高速RC振蕩器: 1MHz

o外部晶體振蕩器: 32768Hz/4MHz

8種復位，其中掉電復位電壓(BOR);

2.8V/3.3V/3.7V/4.2V，4檔可配

低電壓檢測: 3.0V/3.3V/3.6V/3.9V/4.2V

IO

PB口內置上/下拉電阻30k，其他I0內置

上拉電阻4.7k

0大灌電流口(PB0~PB7)

支持器件外設功能復用

所有I0口都支持外部中斷功能，INT0~2

外部中斷(上升沿、下降沿、雙沿)，INT3

共用中斷源(上升沿、下降沿)

通信模塊

UART通信(UART0/1)，支持I0映射

IIC硬件從機通信，支持100/400kHz

12-bit PWM

PWM0支持1路通道，支持I0映射

PWM1支持2路通道，共用周期和占空

比，極性可選

工作電壓: 2.7V~ 5.5V

工作溫度: -40°C~ 105°C

增強型工業級，符合JESD工業級可靠性認

證標準

高精度12位ADC

zui多可達26個模擬輸入通道

中斷

兩級中斷優先級可選

ADC，CSD，LED，INT0/1/2/3， LVDT,

Timer0/1/2，WDT，UART0/1, IIC 中斷

定時器

3個16位Timer0/1/2

Timer2時鐘源為內部低速時鐘LIRC32k或

外部晶振32768Hz/4MHz

看門狗定時器，溢出時間18ms到2.304s

LED Driver

支持4x4、4x5、5x6、 6x7、 7x7、7x8、8x8

點陣驅動

LEDO~LED8掃描順序可配置

低功耗模式

空閑模式和休眠模式

深度休眠，功耗10μA @5V典型

觸摸按鍵

各按鍵的靈敏度可獨立設置

電容按鍵，均可復用為GPIO

兩線燒錄單線調試仿真接口

封裝

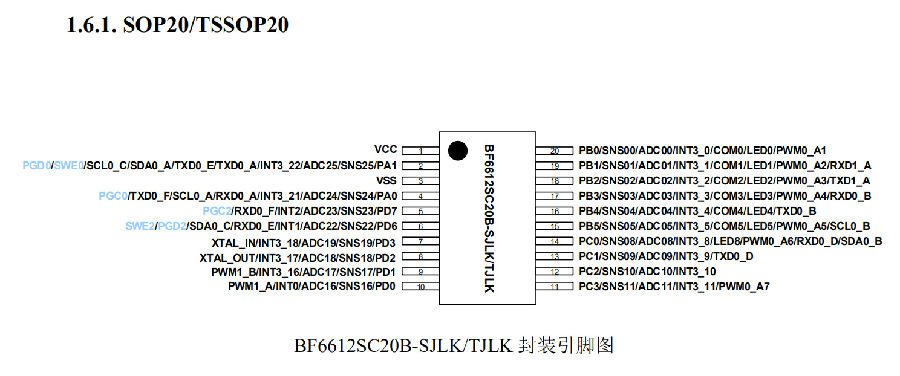

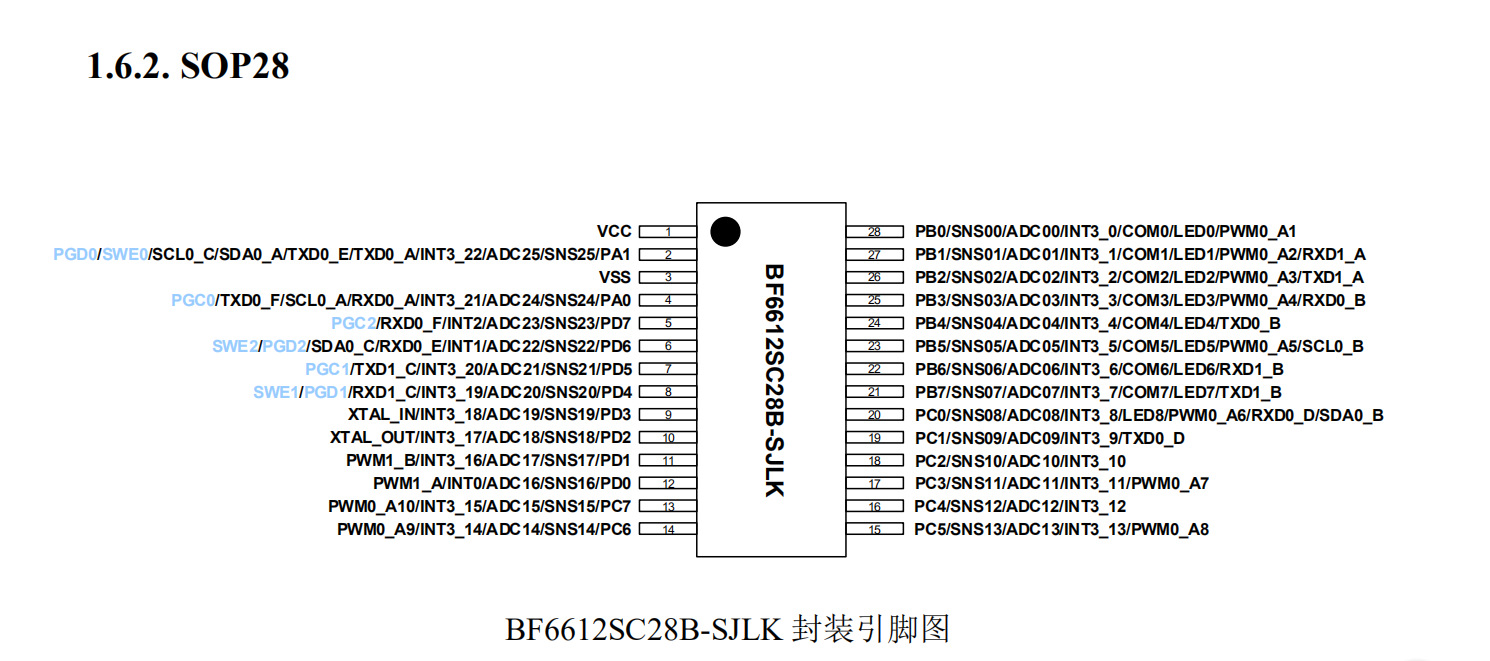

SOP20/SOP28/TSSOP20
