科瑞芯-BYD比亞迪觸控MUC-BF7812AM28-AJLX-SSOP-28

整體概述

BF7812AMXX-XJLX采用高速8051內核，1T指令周期，相比于標準的8051(12T)指令周期，具有更快的運行速度，同時兼容標準8051指令。

BF7812AMXX-XJLX包含外設有看門狗、按鍵檢測、LED串行點陣驅動、IIC、UART0/1、低電壓檢測、掉電復位、PWM0/1、Timer0、Timer1、Timer2、12bit逐次逼近ADC、低功耗模式等。

BF7812AMXX-XJLX集成的電容檢測通道，它可以用來檢測近距離感應或者觸摸。其內置MCU，可靈活配置；通過配置可實現按鍵、滾輪、滑條等多種應用。按鍵都能獨立運行，并且每個按鍵都能通過對相應的功能寄存器來調節靈敏度。

特性簡介

內核：高速8051，1T指令周期

工作頻率12MHz、6MHz、4MHz、1MHz

時鐘偏差 ±1%@25°C, 5V

±3% @-40°C ~105°C, 5V

存儲器

16K FLASH

支持IAP在線升級，存儲保護

類EEPROM：512 Bytes

SRAM：256 Bytes (data)+512 Bytes(xdata)

時鐘源，復位和電源管理

內部低速時鐘LIRC：32kHz，時鐘偏差為±20%@25°C, 5V，±35% @-40°C ~105°C, 5V

內部高速RC振蕩器：1MHz

外部晶體振蕩器：32768Hz/4MHz

8種復位，其中掉電復位(BOR)，支持5檔掉電復位2.4V/2.8V/3.3V/3.7V/4.2V

低電壓檢測：2.7V/3.0V/3.3V/3.6V/3.9V/4.2V可選

IO

均支持內置上拉電阻4.7k，其中PB0~PB7內置上/下拉電阻30k

大灌電流口(PB0~PB7)

支持器件外設功能復用

所有IO口都支持外部中斷功能，INT0~2 外部中斷 (上升沿 、下降雙)，INT3 共用中斷源 (上升沿 、下降)

通信模塊

UART通信(UART0/1)，支持IO映射

IIC硬件從機通信，支持100/400kHz

12-bit PWM

PWM0支持zui多10路IO映射

PWM1支持共用周期占空比且極性可選的2路通道輸出

工作電壓：2.5～5.5V

工作溫度：-40°C ~105°C

增強型工業級，符合JESD工業級可靠性認證標準

高精度12位ADC

zui多可達26個模擬輸入通道

中斷

兩級中斷優先級可選

ADC，CSD，LED，INT0/1/2/3，LVDT，Timer0/1/2，WDT，UART0/1，IIC中斷

定時器

3個16位Timer0/1/2

Timer2時鐘源為內部低速時鐘LIRC32k或外部晶振32768Hz/4MHz

看門狗定時器，溢出時間18ms到2.304s

LED Driver

支持4x4、4x5、5x6、6x7、7x7、7x8、8x8點陣驅動

LED0~LED8掃描順序可配置

低功耗模式

空閑模式和休眠模式

深度休眠，功耗9.5μA @5V典型

觸摸按鍵

各按鍵的靈敏度可獨立設置

電容按鍵，均可復用為GPIO

兩線燒錄單線調試仿真接口

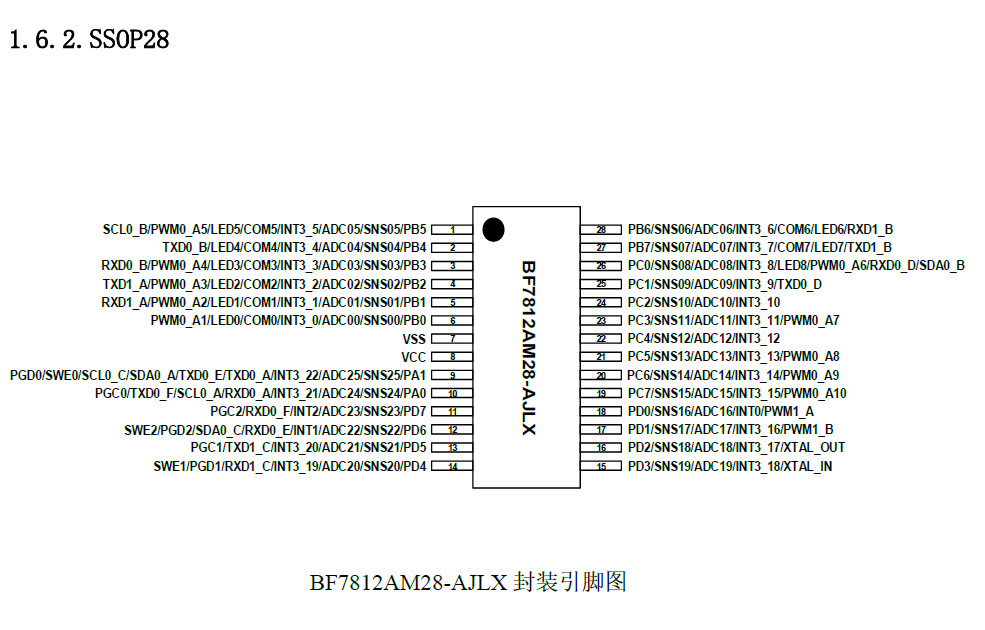

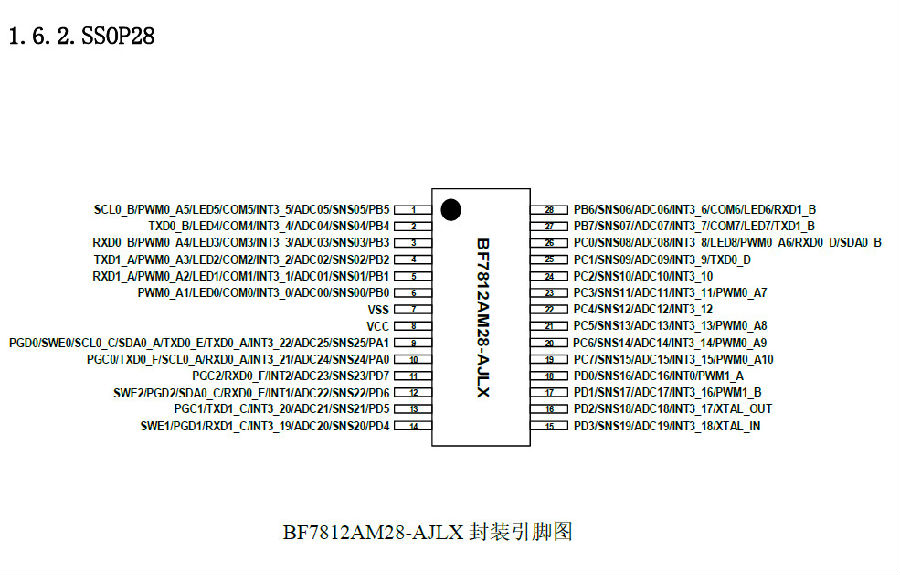

封裝

TSSOP20/SSOP28
