BF7613BM32-LJTX--LQFP-32 BYD比亞迪觸控單片機MCU

整體概述

BF7613BMXXP-SJLX 采用高速8051 內核，1T 指令周期，基于標準8051 指令流水線結

構。相比于標準的8051(12T)指令周期，具有更快的運行速度，同時兼容標準8051 指令。

BF7613BMXXP-SJLX 包含外設有看門狗、LED 串行點陣驅動、按鍵檢測、IIC、

UART、低電壓檢測、掉電復位、3 個16-bit PWM、Timer0、Timer1、Timer2、12-bit 逐次

逼近ADC、低功耗模式等。

BF7613BMXXP-SJLX 集成的電容檢測通道，它可以用來檢測近距離感應或者觸摸。其

內置MCU，可靈活配置；通過配置可實現按鍵、滾輪、滑條等多種應用。按鍵都能獨立運

行，并且每個按鍵都能通過對相應的功能寄存器來調節靈敏度。

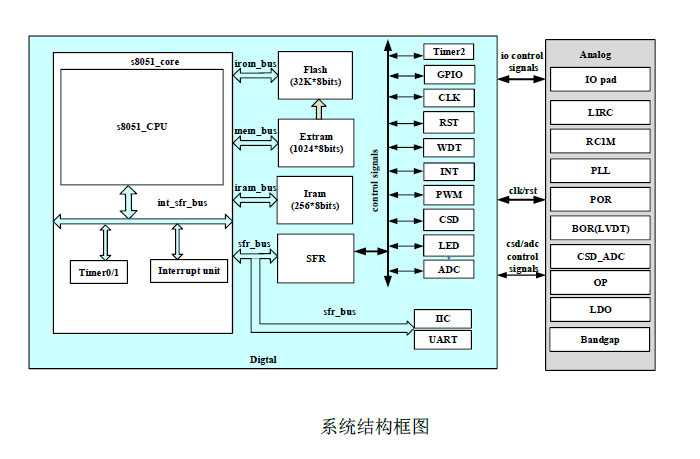

特性簡介

內核：高速8051，1T 指令周期

工作頻率12MHz、6MHz、4MHz、1MHz

時鐘偏差 ±1%@-20℃~65℃, 5V

±3% @-40℃ ~105℃, 5V

存儲器

FLASH：32K Bytes

類EEPROM：2*512Bytes

SRAM：256 Bytes(data)+1024 Bytes(xdata)

支持4K BOOT 功能區

時鐘源，復位和電源管理

內部低速時鐘LIRC：32kHz

時鐘偏差±20%@25℃, 5V

±35% @-40℃ ~105℃, 5V

內部高速RC 振蕩器：1MHz

外部晶體振蕩器：32768Hz

8 種復位，其中掉電復位(BOR)，支持5 檔

掉電復位電壓2.1V/2.8V/3.3V/3.7V/4.2V

低電壓檢測：2.4V/2.7V/3.0V/3.3V/

3.6V/3.9V/4.2V 可選

IO

PB 口內置上/下拉電阻33k，其他IO 口內

置上拉電阻4.7k

大灌電流口（PB0~PB7）

支持器件外設功能復用

所有IO 口都支持外部中斷功能，INT0~2

外部中斷(上升沿、下降沿、雙沿)，INT3

共用中斷源(上升沿、下降沿)

通信模塊

UART 通信(UART0/1)，支持IO 映射

IIC 硬件從機通信，支持100/400kHz

16-bit PWM

PWM0 支持多組至多4 路通道，同頻不同

占空比輸出

PWM1/2 支持至多2 路通道，同頻不同占

空比輸出

工作電壓：2.5V~5.5V

工作溫度：-40℃ ~105℃

增強型工業級，符合JESD 工業級可靠性

認證標準

高精度12 位ADC

zui多可達26 個模擬輸入通道

內置參考電壓4V

1 路運放

輸出可以給ADC 采樣

中斷

兩級中斷優先級可選

ADC，CSD，LED，INT0/1/2/3，IIC

LVDT，Timer0~2，WDT，UART0/1

定時器

2 個16 位Timer0/1，1 個32 位Timer2

Timer2 時鐘源為內部低速時鐘LIRC32k 或

外部32768Hz 晶振

看門狗定時器，溢出時間18ms 到2.304s

LED Driver

4x4、4x5、5x6、6x7、7x7、7x8、8x8 點

陣驅動

LED0~LED8 掃描順序可配置

低功耗模式

空閑模式和休眠模式

深度休眠，功耗3.5μA @5V 典型

觸摸按鍵

各按鍵的靈敏度可獨立設置

電容按鍵，均可復用為GPIO

兩線燒錄單線調試仿真接口

封裝

SOP20/SOP28
