BYD比亞單芯片單片機-BF7615BM32-LJTK-LQFP-32

整體概述

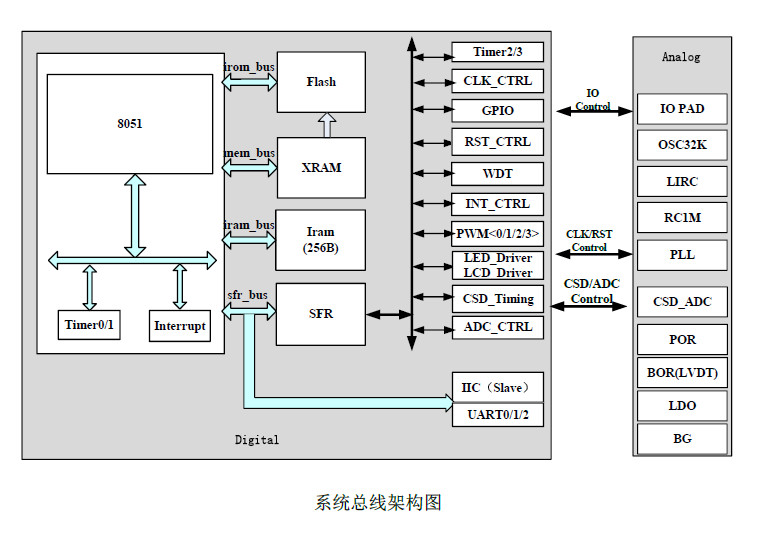

BF7615BMXX采用高速8051內核，1T指令周期，相比于標準的8051(12T)指令周期，具有更快的運行速度，同時兼容標準8051指令。

BF7615BMXX包含外設有看門狗、按鍵檢測、LCD顯示驅動、LED串行點陣驅動、IIC、UART、低電壓檢測、掉電復位、4路16bit PWM、Timer0、Timer1、Timer2、Timer3、12bit 逐次逼近ADC、低功耗模式。

BF7615BMXX集成的電容檢測通道，它可以用來檢測近距離感應或者觸摸。其內置MCU，可靈活配置；通過配置可實現按鍵、滾輪、滑條等多種應用。按鍵都能獨立的運行，并且每個按鍵都能通過對相應的特殊功能寄存器來調節靈敏度。

特性簡介

● 工作電壓：2.5～5.5V

● 工作溫度：-40℃~+105℃

● 儲存溫度：-40℃~+125℃

● 64K FLASH，支持IAP操作，存儲保護

● 類EEPROM 2*512Bytes

● 256Bytes(data)+4K(xdata)SRAM

● 內置RC振蕩電路(1MHz)

● 高速8051，基于標準8051指令流水線結構

● 工作頻率（軟件配置）：12M、8M、4M、1M系統時鐘，一個時鐘/機器周期，速度比普通8051快9~12倍(TA = 27℃,±1%)，全溫度范圍（TA = -40°C~105°C，±3%）

● 內部低速時鐘LIRC：33KHz，(TA = 27℃,±15%)，全溫度范圍(TA = -40°C ~105°C，±35%)

● 電容按鍵，均可復用為GPIO

● GPIO內置上拉電阻

● 4個16位PWM輸出模塊，其中2個支持3路映射輸出

● 7*8、6*7、5*6、4*5 LED串行點陣驅動

● 8*8LED行列矩陣驅動

● 8個大灌電流口

● 支持8x16、4x20LCD驅動

● 4個16位定時器，具有溢出中斷；Timer2時鐘源為內部低速時鐘LIRC或外部32768Hz晶振可選

● INT0~3外部中斷(上升沿、下降沿、雙沿)， INT4(上升沿、下降沿)

● 支持空閑模式喚醒，喚醒時間0.1s ~ 2.304s

● 12bit高精度ADC檢測

● 支持多鍵低功耗模式下任意鍵快速喚醒(<20uA @100ms)

● IIC硬件從機通信，支持標準模式100KHz/400KHz

● 3路UART通信，可配置波特率(2400、4800、9600、19200、57600、115200)，支持IO映射

● LQFP44：支持1路SPI接口，zui高2MHz

● 兩級中斷優先級可選

● 中斷源

——電容按鍵中斷

——ADC中斷

——LCD顯示中斷

——LED顯示中斷

——外部中斷0,1,2,3

——Timer0，Timer1，Timer2，Timer3

——串口中斷

——IIC通信中斷

——看門狗（WDT）中斷

——LVDT中斷

——SPI中斷

● 支持掉電復位，掉電電壓1.9V

● 低電壓檢測2.7V/3.0V/3.8V可選

● 看門狗定時器，溢出時間18ms到2.304s

● 深度休眠，功耗26uA@5V典型

● 各按鍵的靈敏度可獨立設置，配置靈活

● 帶JTAG調試仿真接口

● 增強型工業級，符合JESD工業級可靠性認證標準

● 封裝型號：

SOP20/TSSOP20/SOP24/SOP28/TSSOP28

/LQFP32/LQFP44
