產品詳情

比亞迪-BF7006AM64-LBTX--LQFP-64 32位通用MCU

產品簡介

BF7006AMxx作為- -故滿足汽車AECQ100GRADE1品質等級的32位通用MCU，依照ISO26262

ASIL-B等級標準要求設計:其內部集成CAN. LIN. UART等多種通信模塊，多路計數器、計時器及PWM

功能，并包含有高...度ADC,存儲支持EEPROM即時數據保存等多種通用模塊。封裝形式為L(zhǎng)QFP64

或TSSOP28，適合如電動車窗、電動座椅、雨刮、車燈、門鎖等多種汽車電子車身控制應用。

主要指標:

工作電壓: 3.3V-5.5V:

工作溫度-40C-+125C:

存儲溫度-65C-+150C:

通信方式CAN. LIN. UART:

ESD HBM: >6kv:

ESD CDM: >0.5kv;

Latch-Up: >100mA (25C) 1

zui多ADC通道數量: 24個:

zui多I0數量: 54個:

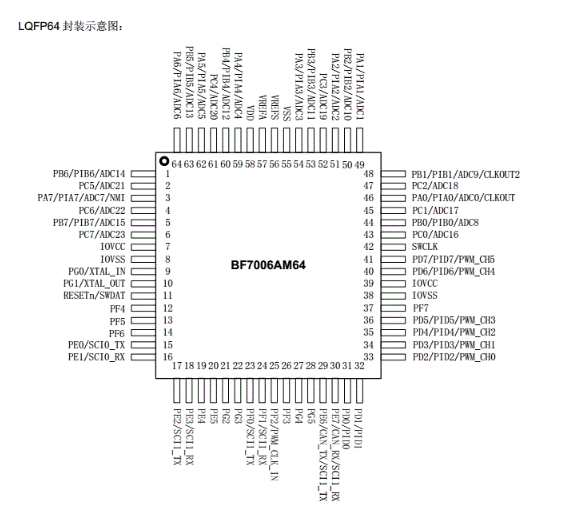

封裝形式: LQFP64. TSSOP28;

CPU:

Cortex_ MO處理器:

32位單周期乘法器: .

支持中斷向量重定向和程序在線升級功能:

中心頻率32MHz;

存儲體:

96 Kbytes Flash.支持6bit ECC校驗: .

2 Kbytes EEPROM，支持6bit ECC校驗:

4 Kbytes SRAM:

IO及中斷:

24個外部I0中斷�？膳渲脙�(yōu)先級:

擁有zui高優先極的外部即時響應中斷NMI:

支持營通I0驅動5mA:.

支持6路大電流I0驅動20mA;

時鐘:

內部高速RC時鐘，頻率1MH2:

內部低速RC時鐘，頻率128Khz:

外部晶振時鐘，類率支持16Mhz和8Mhz.可用作系

統時鐘:

PLL時鐘。頓率32Mhz.可用作系統時鐘，并支持2

或4分頻:

復位:

上電復位、掉電復位.看門狗復位。寄存器配置軟復位、

CPU死機復位.外部晶振失效復位.外部管腳RESETN

復位:

通信樸塊:

2路sCI,支持標準UART或LIN2.0協議:

1路CAN.支持CAN2.0A和CAN2 0B:

計數器/計時器: .

1個Cortex. _Mo System Timer:

1個16bitWDT:

1個32bitRTC:.

2個16 bit Timer:

1個16bitPWM，支持6通道PWM功能。支持捕獲

和比較:

橫敖轉換ADC:

zui大12bit分辨率，典型10bit...度:

zui大轉換速率1M:

zui多支持24通道:.

zui多支持2個數字比較功能:

支持ADC低功耗觸發喚酗功能:

調試: .

標準ARM Serial Wire雙線串行調試接口;

安全性:

低壓檢測4.5V. 4.0V, 3.5V. 掉電檢測3.1V:

Flash. EEPROM存儲體空間擦寫保護功能:

CAN自測功能:

芯片...一ID號識別:

功耗控刺:

支持各模塊低功耗控制:

支持系統低功耗睡眠模式:

低功耗下zui小電流:典型值30uA:
