產品詳情

BF7612DM20-SJLX 電子元器件 BYD/比亞迪 封裝SOP-20   家電8位三合一MCU

特性簡介
內核：高速8051
工作頻率：12MHz、6MHz、4MHz、1MHz
時鐘偏差：±1% @-20℃~65℃, 5V
±3% @-40℃~105℃, 5V
存儲器（SMTP）
CODE：16K Bytes
DATA：1K Bytes
SRAM：256 Bytes(data)+512 Bytes(xdata)
支持BOOT功能區，1/2/3/4K可選
時鐘源，復位和電源管理
內部低速時鐘LIRC：32kHz，時鐘偏差：±10%@25℃, 5V，±20% @-40℃~105℃, 5V
內部高速RC振蕩器：1MHz
外部晶體振蕩器：32768Hz/4MHz
8種復位，掉電復位電壓（BOR）：2.8V/3.3V/3.7V/4.2V
低電壓檢測：2.7V/3.0V/3.3V/3.6V/3.9V/4.2V
IO
PB口內置上拉/下拉電阻28k，其他IO口內置上拉電阻4.7k
大灌電流口(PB0~PB7)
支持器件外設功能復用
所有IO口都支持外部中斷功能，INT0~2 外部中 斷(上升沿 、下降雙)，INT3 INT3 共用中斷源 (上 升沿 、下降)
通信模塊
2xUART通信，支持IO映射
1xIIC硬件從機通信，支持100kHz/400kHz
16-bit PWM
PWM0支持4路通道，共用周期，占空比和極性可配
PWM1/2均支持1路通道輸出
工作電壓：2.7V ~ 5.5V
工作溫度：-40℃ ~ 105℃
增強型工業級，符合JESD工業級可靠性ren證標準
高精度12位ADC
zui多可達26個模擬輸入通道
參考電壓：VCC/2V/4V
中斷
兩級中斷優先級可選
ADC，CSD，LED，INT0/1/2/3，LVDT，Timer0/1/2，WDT，UART0/1，IIC
定時器
3個16位Timer
Timer2時鐘源為內部低速時鐘LIRC32k或外部晶振32768Hz/4MHz
看門狗定時器，溢出時間18ms到2.304s
LED Driver
4x4、5x5、6x6、6x7、7x7、7x8、8x8點陣驅動
LED0~LED8掃描順序可配置
低功耗模式
空閑模式和休眠模式
深度休眠，功耗7μA @5V典型
觸摸按鍵
各按鍵的靈敏度可獨立設置
電容按鍵，均可復用為GPIO
兩線燒錄單線調試仿真接口
封裝

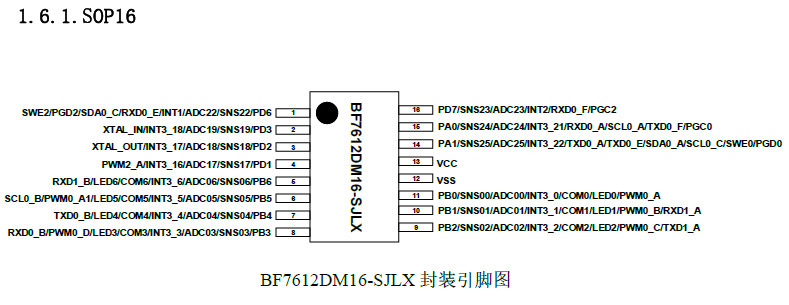

SOP16/SOP20/SOP28

整體概述
BF7612DMXX-SJLX采用高速8051內核，1T指令周期，相比于標準的8051(12T)指令周期，具有更快的運行速度，同時兼容標準8051指令。
BF7612DMXX-SJLX包含外設有看門狗、按鍵檢測、LED串行點陣驅動、IIC、UART、低電壓檢測、掉電復位、3路16bit PWM、Timer0、Timer1、Timer2、12bit高精度逐次逼近ADC、低功耗模式等。
BF7612DMXX-SJLX集成的電容檢測通道，它可以用來檢測近距離感應或者觸摸。其內置MCU，可靈活配置；通過配置可實現按鍵、滾輪、滑條等多種應用。按鍵都能獨立運行，并且每個按鍵都能通過對相應的功能寄存器來調節靈敏度。
