BS9044AM64-車規級通用MCU-比亞迪原裝供應

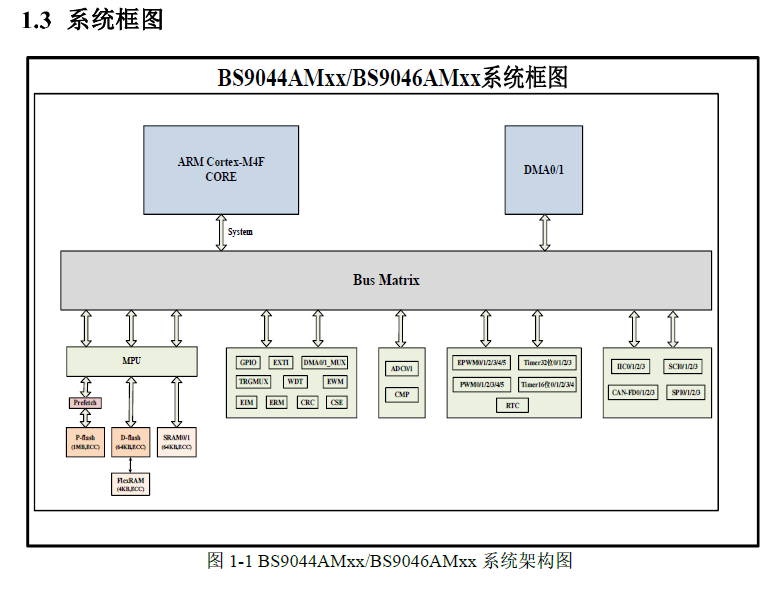

整體概述

BS904xAMxx 車規級通用MCU 系列采用高性能的Arm® CortexTM-M4F 的32 位內核，

zui高可工作于80MHz。本系列產品集成CAN-FD、LIN、SCI、SPI、IIC 多種標準通信接口；

集成12-bit SAR ADC、8-bit DAC、比較器等模擬外設；集成多種gao級定時器模塊。封裝形

式為LQFP64、LQFP100、LQFP144、LQFP176，適合車身域控制器、TBOX、BMS、矩陣

大燈、中控臺多媒體、空調控制等應用。

特性簡介

➢ 內核

○ 32-bit Arm Cortex-M4F 內核

⚫ 單周期指令乘法

⚫ 數字信號處理（DSP）

⚫ 單jing度浮點運算單元(FPU)

⚫ 內存保護單元(MPU)

⚫ 主頻zui高80MHz（全溫）

➢ 工作電壓

○ 2.7V~5.5V

➢ 溫度

○ 工作溫度：-40℃~105℃

○ 存儲溫度：-55℃~150℃

➢ 存儲器

○ P-FLASH：512KBytes、1MBytes、

2MBytes

○ D-FLASH：64KBytes

○ SRAM：64KBytes、128KBytes、

384KBytes

○ 支持OTA 在線升級，存儲體保護

➢ 時鐘源，復位和電源管理

○ 內部低速時鐘OSC：32KHz，時鐘

偏差：±5%

○ 內部高速OSC 振蕩器：2MHz，時

鐘偏差：±3%

○ 外部晶體振蕩器：40MHz/20MHz/

16MHz

○ 8 種復位源：上電復位 POR、掉電復

位BOR 、 外 部 復 位 EXT_RSTN 、

FLASH 編程復位、看門狗溢出復位、

PC 指針溢出復位、軟件復位和CPU 鎖

死復位

○ 上電復位（POR）典型值1.6V，延

時：4ms

○ 掉電復位（BOR）常開，掉電復位

電壓2.4V/2.6V/2.8V/3.0V 可選

○ 低電壓檢測、預警：2.4V/2.7V/

3.0V/3.3V/3.6V/3.9V/4.2V/4.5V 可選

➢ 加密模塊

○ 支持硬件加密

○ 支持 AES-128/SM4-128 加密算法

○ 支持對稱加密

➢ 定時器模塊

○ zui高支持 84 通道EPWM 模塊輸出

○ zui多支持 8 個16-bit TIMER 模塊、8

個32-bit TIMER 模塊

○ 支持 1 個32-bit RTC 模塊

➢ GPIO

○ 內置上/下拉電阻25k

○ 支持外設功能復用

➢ DMA

○ zui多支持 3 個DMA 模塊

○ zui高支持 96 個通道

➢ 模擬模塊

○ 支持 8 位、12 位的ADC 模塊2 個，

zui高支持64 個模擬輸入通道

○ 支持 1 個CMP 模塊、1 個8 位

DAC，8 個模擬輸入通道

➢ 通信模塊

○ zui高支持8 路CAN-FD/CAN 通信

○ zui高支持 12 路LIN 通信

⚫ 支持 ISO17987 標準的LIN 協議

○ zui高支持 8 路SPI 通信

○ 支持 4 路IIC 通信

➢ 低功耗模式

○ 休眠模式，功耗 53μA @5V 典型

➢ 燒錄調試

○ JTAG、SWD、SWO、ETM

➢ 封裝

○ LQFP64/LQFP100/LQFP144/

LQFP176
