GL3224E 電子元器件 GENESYS/創惟科技 封裝QFN48 MMC HS200 JBOD橋式kong制器

產品描述：

GL3224E是一款USB 3.1 Gen 1 eMMC讀寫kong制器，提供單LUN(邏輯單元號)，支持e•MMC v4.5, 1/4/8位數據總線，高速SDR/高速DDR/ HS200模式，兼容e•MMC v5.0。

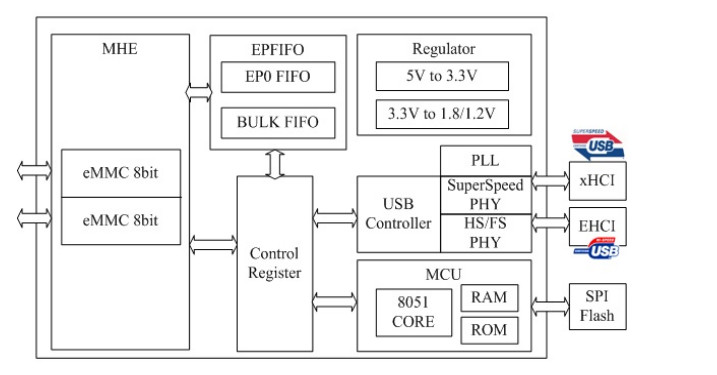

GL3224E集成了高速8051微處理器和高效的硬件引擎，使USB和各種存儲卡接口之間的數據傳輸性能zui佳。支持串行外設接口(SPI)，通過USB接口將固件升級到SPI Flash Memory。集成了5V - 3.3V和3.3V - 1.8V/1.2V穩壓器和功率mosfet，可以降低系統BOM成本。

產品特點：

USB規范合規
符合通用串行總線3.0規范修訂版1.0 (USB 3.1 Gen 1)
符合通用串行總線規范2.0修訂版(USB 2.0)
符合USB大容量存儲類規范修訂版1.0
支持USB大容量存儲類批量傳輸(BOT)
支持1個設備地址，zui多支持3個終端:Control (0) / Bulk Data Read In (1) / Bulk Data Write Out (2)
支持5gbps SuperSpeed, 480mbps高速，和12mbps全速傳輸速率
集成USB組件
USB2.0收發宏單元(UTM)，串行接口引擎(SIE)，嵌入式上電復位(POR)
嵌入式高速8051單片機
高效的DMA硬件引擎提高了USB和flash卡接口之間的傳輸速率
支持嵌入式MultiMediaCard TM (e•MMC)
•MMC規格v4.3/ v4.4/ v4.5/ v5.0
高速SDR/高速DDR/ HS200
支持SPI (Serial Peripheral Interface)固件通過USB接口升級為SPI Flash Memory
支持掩碼ROM或SPI閃存中的外部FW操作
片上5V至3.3V, 3.3V至1.8V/1.2V穩壓器
用于閃存媒體卡的片上功率mosfet電源
e•MMC的VCCQ片上電源為1.8V，工作于HS200模式
板載25mhz晶體驅動電路
支持USB2.0 LPM(鏈路電源管理)
支持USB3.1 Gen 1 LTM(延遲容忍消息)
支持USB3.1 Gen 1 U1/U2/U3低功率鏈路狀態
通過超速產品的USB-IF測試程序(TID: 34930005)
通過Windows 8.1、8和7的WHCK (Windows硬件認證套件)測試(投稿ID: 1709898)
支持JBOD (Just a Bunch Of Disks)雙e•MMC芯片，增加存儲容量
支持一個或兩個e•MMC芯片通過PCB協同布局，靈活的進行產品設計
支持e•MMC復位控制，兼容性更好
e•MMC支持PIA (Partition Information Area)存儲定制的VID/PID、USB設備描述符、SCSI查詢和EEP配置，節省額外的BOM成本
支持可編程SSC(擴頻時鐘)，時鐘速率在存儲卡接口，以獲得更好的EMI測試效果
支持過流保護機制
支持1個電源/接入指示燈LED
QFN48引腳封裝(7x7mm)
