GL3520-OVY22-GENESYS/創惟科技-HUB主控IC芯片芯片

描述

Genesys GL3520-22是一款4端口、低功耗、可配置的集線器控制器。它符合USB3.0規范。GL3520-22集成了Genesys Logic自主研發的USB 3.0 Super Speed收發物理層(PHY)和USB 2.0高速物理層。它支持超高速，高速和全速USB連接，并完全向后兼容所有USB 2.0和USB 1.1主機。GL3520-22還實現了多TT*(注1)架構，為每個下行(DS)端口提供zhuan用的TT*，在多個FS設備執行重負載操作時保證Full-Speed(FS)數據傳遞帶寬。此外，GL3520-22內置5V至3.3V穩壓器，節省了客戶的BOM成本，并簡化了PCB設計。

GL3520-22自帶快速充電功能，符合USB-IF電池充電規范rev1.2，可對蘋果、三星Galaxy等設備進行快速充電，任何投訴BC1.2/1.1的設備均可進行快速充電。它還允許便攜式設備從GL3520-22充電下游端口(CDP1)或zhuan用充電端口(DCP2)汲取高達1.5A的電流。它可以使系統在“睡眠”和“關機”模式下為手持設備快速充電。

特性

符合USB規范修訂3.0

—上行端口支持SS (super speed)、HS (high speed)和FS (full speed)流量

—下行端口支持SS、HS、FS和LS (low speed)流量

- 1個控制管道和1個中斷管道

-向后兼容USB規范修訂版2.0/1.1

所有下游端口和上游端口都具有快速充電功能

—支持USB充電v1.2版本，支持CDP、DCP、ACA-Dock

—下行端口可以從SDP (Standard Downstream Port)變?yōu)镃DP (Charging Downstream Port)或DCP (Dedicated Charging Port)。

-下游設備可以在上游VBUS不存在的情況下充電，可以應用于壁式充電器應用

-上游端口能夠同時為支持ACA-Dock或zhuan有充電協議的便攜式設備充電和數據通信，如索尼Z1和ZL

-支持蘋果2.4A和三星Galaxy設備快速充電

片上8位微處理器

-類risc架構

- USB優化指令集

- 1周期指令執行(zui多)

-性能:12 MIPS @ 12MHz(zui大)

—256字節RAM, 20k字節內部ROM和20k字節SRAM

多事務轉換器(multi Transaction Translator, TT)架構

—每個下行端口提供zhuan用的TT控制邏輯

—多FS設備并發操作時性能更優

集成USB收發器

-改善輸出驅動器與回轉速率控制，以減少電磁干擾

—內部掉電檢測，防靜電恢復

先進的電源管理，低功耗

—支持USB3.0 U0/U1/U2/U3電源管理狀態

—支持LPM (USB Link Power Management) L0/L1/L2

-支持所有下游端口的單獨/組模式過流檢測

—支持低有功功率開關

-zhuan利智能電源管理

可配置的設置spi閃存/EEPROM/引腳帶

-可配置充電接口

—可配置4/3/2個下行接口

—可配置多元熔絲/電源開關

-支持通過SPI-flash和EEPROM進行全系統編程固件升級

-支持復合裝置(下游端口不可移動設置)

-支持自定義VID/PID

靈活的設計

—自動切換自供電和母線供電模式

-支持PHY調優

—支持通過固件設置寄存器

—支持廠商命令和SMBUS

—允許下行端口zui多連接8個設備，4個USB3.0不可移動設備和4個USB2.0不可移動設備或外露端口

低BOM成本

-單個外部25mhz晶體/振蕩器時鐘輸入

—內置上行端口1.5KΩ上拉電阻和下行端口15KΩ下拉電阻

-內置5至3.3V穩壓器

可用包類型

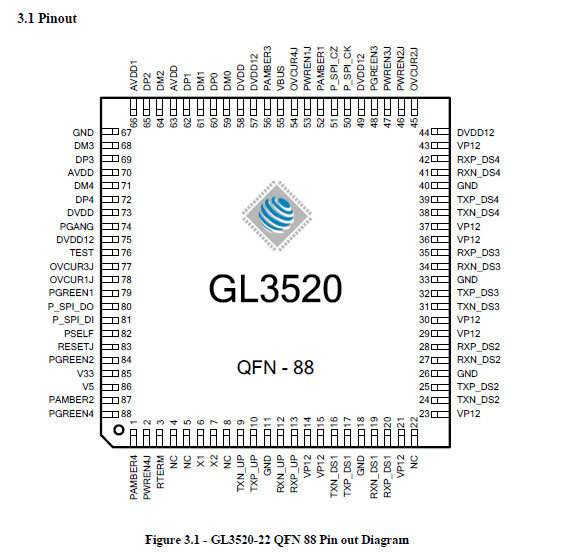

- QFN 88 (10x10mm)

- QFN 64 (8x 8mm)

應用程序

-獨立USB集線器/塢站

——平板電腦/筆記本/ NB

——主板

-監視器內置集線器，GL3520-22 gpio可編程為I2C接口，通過USB接口輕松更新標量固件

-電視內置集線器

-復合設備，如hub-reader應用

- USB充電器

-其他消費電子產品

—自定義應用

動態禁用/啟用端口

環境光傳感器或旋轉/位置傳感器的GPIO信號
