SW6120 電子元器件 ISMARTWARE/智融 封裝QFN-40

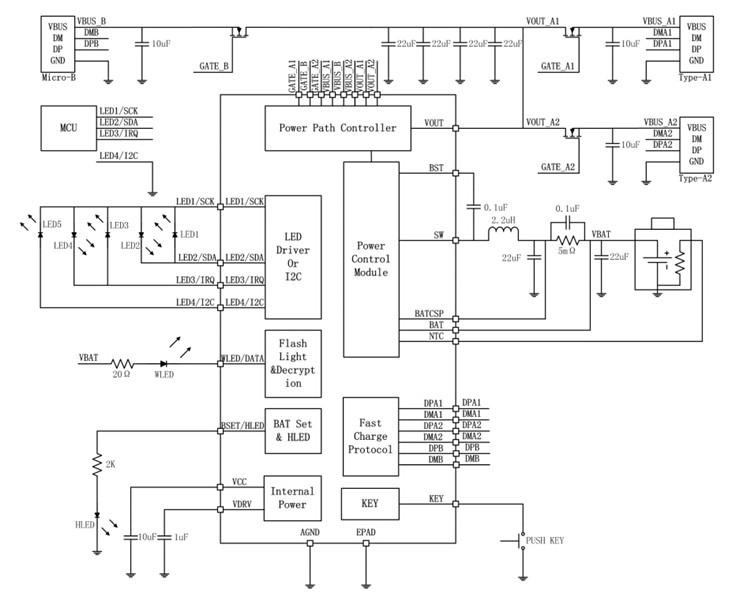

支持 QC 等多協議雙向快充移動電源解決方案

SW6120 是一款高集成度的雙向快充移動電源專用多合一芯片， 其集成了 4A 高效率開關充電， 18W 高效同步升壓輸出， QC/AFC/FCP/PE/SFCP 等多種快充協議， 電量計量， 照明驅動以及相應的 控制管理邏輯。 外圍只需少量的器件， 即可組成完整的高性能雙向快充移動電源解決方案。

規格
開關充電
電流高達 4A， 效率高達 96%
支持 4.2/4.3/4.35/4.4V 電池類型
支持電池溫度保護
支持溫度環控制
快充指示燈
內置快充指示燈驅動
按鍵
支持機械按鍵
輸出快充協議
支持 QC3.0/QC2.0 （高通ren證編號： 4788617264-2）
支持 AFC Ø 支持 FCP
支持 PE2.0/PE1.1
支持 SFCP
照明驅動
內置照明 LED 驅動
Lightning 口解密
支持 Lightning 口解密功能
電量計量
內置 12bit ADC
支持百分比電量
自適應各種類型電池
支持 3-5 個 LED
自動識別 LED 數量
同步升壓
輸出功率高達 18W， 效率高達 95%
支持線損補償
自動負載檢測
自動輕載檢測
保護機制
輸入過壓保護
輸出過流/短路保護
充電超時/過壓保護
溫度保護
輸入快充協議
支持 AFC
支持 FCP
BC1.2 模塊
支持 BC1.2 DCP 模式
支持蘋果/三星模式
I2C 接口
QFN-40(5x5mm) 封裝
