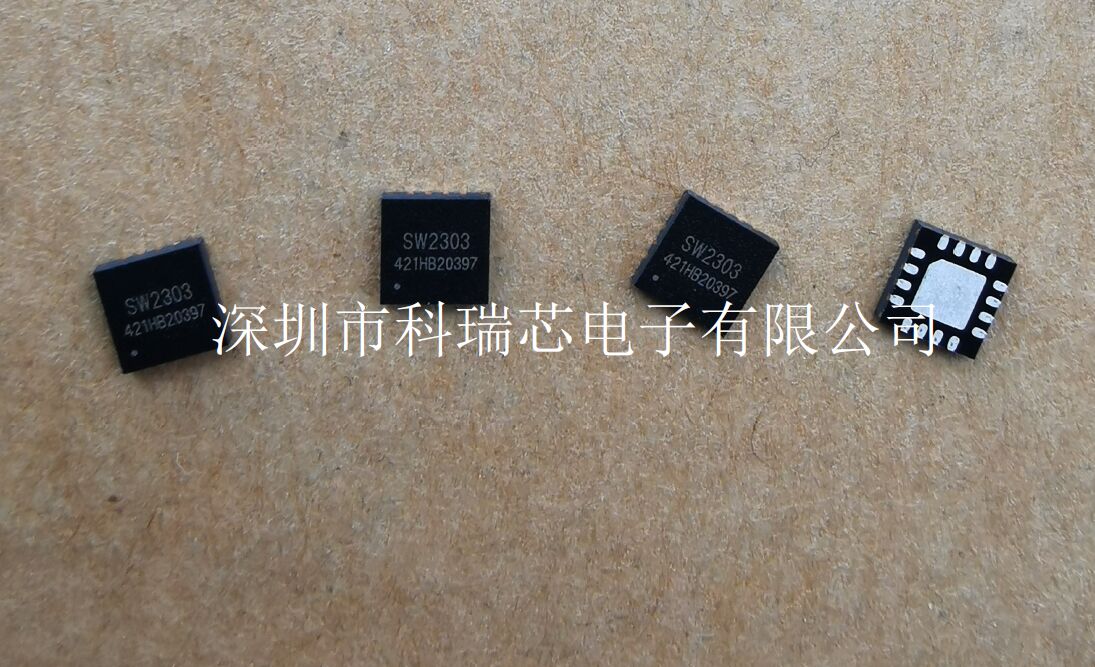

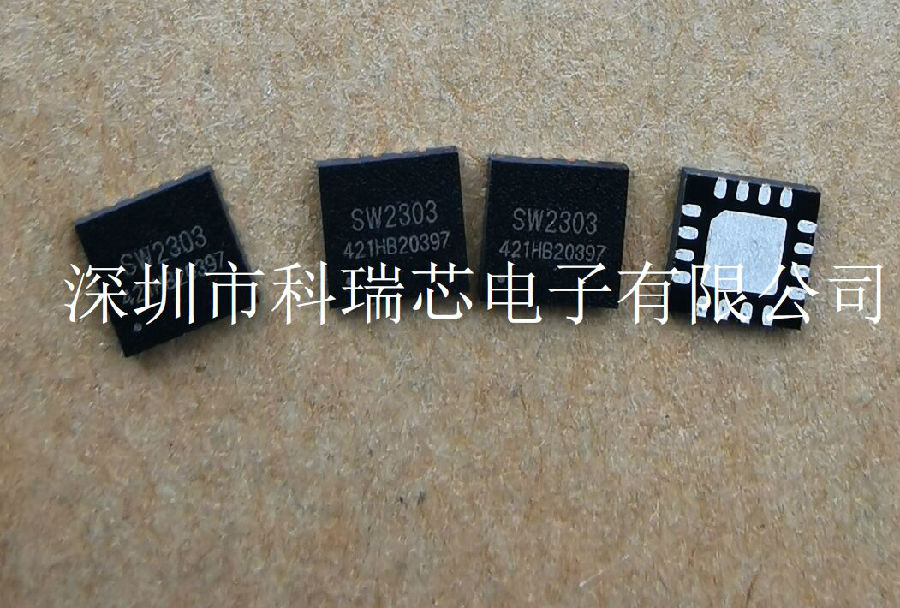

SW2303B 電子元器件 ISMARTWARE/智融 封裝QFN-16 多協議快充解決方案

SW2303 是一款高集成度的 Type-C 口/Type-A 口快充協議芯片， 支持 PD、 QC、 FCP、 高低壓 SCP、 AFC、 SFCP 以及 PE 等主流快充協議， 支持光耦反饋和 FB 反饋兩種工作模式。 SW2303 集成了 CV/CC 控制環路， Type-C 接口邏輯， 快充協議控制器， 以及多種安全保護功能。 配合 ACDC 或 DCDC 以及 少量的外圍元器件， 即可組成完整的高性能的 Type-C 口/Type-A 口快速充電解決方案。

規格
電源管理
寬輸入電壓范圍 3.0~25V
支持光耦反饋控制
支持 FB 反饋控制
集成 CV 和 CC 環路
集成 VBUS 和 VIN 快速放電
支持線路阻抗補償
BC1.2 模塊
支持 BC1.2 DCP 模式
支持蘋果 2.4A 模式識別
支持三星 2A 模式識別
快充協議
支持 PPS/PD3.0/PD2.0
PD With PPS TID 號： 4847
支持 QC4.0+/QC3.0/QC2.0
QC4.0+證書編號： QC20201216209
支持 FCP/高低壓 SCP
支持 AFC
支持 PE1.1/PE2.0
支持 SFCP
保護機制
軟啟動
輸出過壓保護
輸出欠壓保護
輸入低電保護
輸出過流保護
芯片過溫保護
NTC 過溫保護
Type-C 接口
內置 USB Type-C 接口邏輯
支持 DFP/Source 角色
支持 VCONN 和 Emarker 功能
CC1/2 和 DPDM 引腳耐壓大于 25V
系統控制
支持 NMOS/PMOS 通路管
集成內部 Discharge
支持 I2C 接口
功率和電壓檔位靈活配置
支持動態功率分配
QFN-16(4x4mm) 封裝
>±4kV ESD HBM
