產品詳情

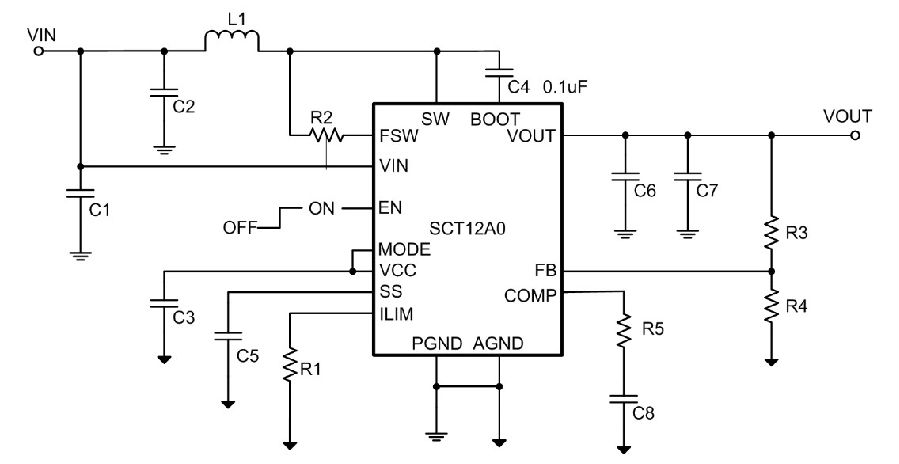

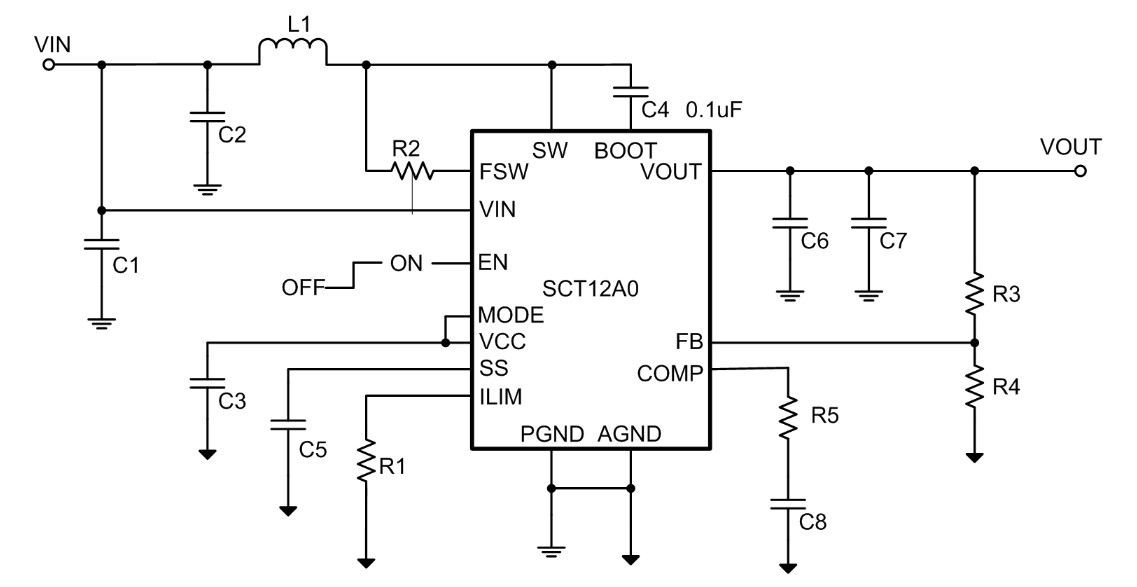

SCT12A0DHKR 2.7V-14V輸入，30W高效全集成同步升壓DCDC轉換器

SCT12A0是一款高功率密度的全集成升壓DCDC轉換器，內部集成的功率MOSFET管導通電阻為上管13mΩ和下管11mΩ。該轉換器可支持 2.7V到14V的寬輸入電壓范圍和zui大到14.6V的輸出電壓。功率開關管的開關電流可高達12A，并可以通過外接電阻進行限流閾值的設置。SCT12A0采用恒定關斷時間峰值電流控制模式實現快速的動態響應，并通過外部補償網絡優化環路設計以獲得在不同負載條件下zui佳的瞬態性能。該轉換器通過MODE 引腳設置脈沖頻率調制模式PFM或強制脈寬調制模式PWM工作模式。在PWM模式下，開關頻率可以通過外部電阻設置在200KHz到2.2MH之間。軟啟動時間可以通過外部電容調節，SCT12A0通過監控輸出電壓和反饋電壓提供過壓保護，在輸出過載時，芯片具有逐個周期限制峰值電流以及過熱關斷保護功能。該轉換器提供20引腳3.5mmx4.5mmx0.9mm的超扁平DFN封裝，底部有增強型功率散熱焊盤。

應用
藍牙音響，充電寶，POS機，電子煙，電動按摩器，便攜式電動工具
