GL9510 電子元器件 GENESYS/創惟科技 封裝QFN 批次22+

科瑞芯電子

產品描述：

Genesys GL9510是一款高級的2端口PD控制器，支持DisplayPort Alternate模式和直通充電功能。兼容USB Power Delivery Specification Rev3.0 /2.0和Type-C Port Controller Specification。GL9510集成了CC (Type-C Channel Configuration)功能和BMC PHY功能，支持PD消息，實現電源協商、電源/數據/Vconn交換和Alternate模式功能。TCPM (Type-C Port Manager)是由一個8位的單片機和它的應用代碼在外部Flash實現的2個PD端口的策略。
GL9510可以輕松支持OVP/OCP/OTP，因?yàn)樗�有一個集成的6通道10位ADC。每個ADC通道都有閾值比較器。因此，一旦發生過v /過v /過i /過t時，保護活動可以非常迅速地進行。
GL9510還集成了一個iDAC。GL9510配合iDAC和ADC，支持PD3.0可編程電源(PPS)功能，為智能手機直接充電。兩個PD端口可以是源、接收和DRP，這取決于目標應用程序。應用代碼可以通過USB (GL9510D)或I2C (GL9510H)進行升級。
GL9510有10個GPIO引腳，用于電源路徑控制、VBUS放電、I2C接口、HPD和SuperSpeed Mux控制。GL9510還集成了SBU/AUX開關和USB FS PHY(廣告牌設備)，以支持DisplayPort Alternate Mode on Type-C。
對于GL9510-B (QFN28)，該配置可以支持USB廣告牌功能(FS)， AUX開關，2路ADC和多個GPIO引腳(GPIO7可以支持HPD功能)。

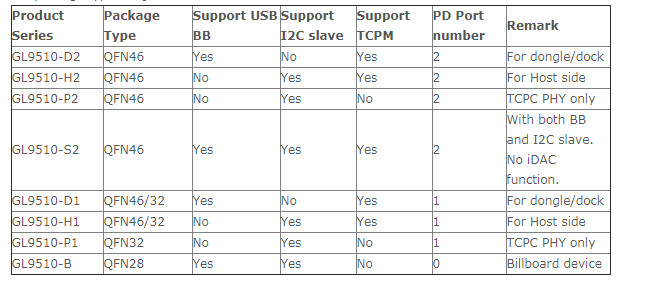

GL9510的所有可用軟件包如下表所示。
單端口配置的封裝類型為QFN32(5個GPIO引腳，2個ADC通道)或QFN46(10個GPIO引腳，4個ADC通道)。QFN46包中GL9510-D1/H1除pin16、17、35、36(未使用引腳)外，引腳與GL9510-D2/H2相同。注意，GL9510-P1的包類型僅為QFN32。

產品特點：

USB Power Delivery Spec 3.0 /2.0兼容。
符合Type-C端口控制器規范(TCPCI)。
支持設備策略管理器和TCPM (Type-C Port Manager)。
支持2PD端口直通功能，Type-C支持DisplayPort Alternate模式。
支持所有CC (Type-C Channel Configuration)功能和BMC PHY功能。
支持可配置的Source, Sink和DRP (Source-Sink)。
支持可編程電源(PPS)。
通過在CC引腳上顯示“Rd”，支持Dead Battery功能。
支持內置3.3V VCONN電源開關，zui大負載300mA
支持內置6路10bit ADC，監控電壓/電流/溫度。
支持內置的FS廣告牌設備。
支持SBU/AUX開關的DisplayPort Alternate模式功能。
支持SMBUS/I2C slave進行系統控制。
系統支持I2C master / gpio對PMIC / Mux芯片進行配置。
支持SPI接口升級固件或配置。
支持USB和I2C接口固件升級。
支持集成的微處理器。
支持內置3.3V和1.8V輸出LDO。
c型斷開時功耗極低。

應用程序:
帶PD充電通的c型視頻適配器
c型多功能碼頭
主機應用程序
液晶顯示器
