GL852G 電子元器件 GENESYS/創惟科技 封裝LQFP-48 USB 2.0 MTT集線器控制器

產品描述：

GL852G-60是Genesys Logic的高級MTT集線器解決方案，完全符合通用串行總線規范修訂版2.0。GL852G-60繼承了Genesys Logic在成本和功耗高效的串行接口設計方面的前沿技術。GL852G-60已證明的兼容性，較低的功耗數字和更好的成本結構高于quan球所有USB2.0 hub解決方案。
GL852G-60提供多種優勢，簡化板級設計，幫助系統集成商實現zui低BOM(物料清單)。GL852G-60將5V - 3.3V和3.3V - 1.8V低降壓穩壓器集成到單片機中，無需外接LDO。

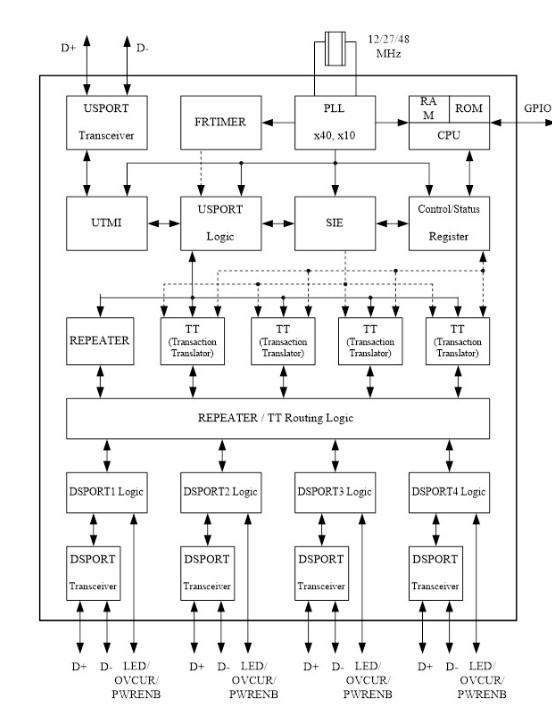

GL852G-60嵌入了一個8位RISC處理器來操作控制寄存器/狀態寄存器，并響應來自USB主機的請求。GL852G-60的固件將控制其通用I/O (GPIO)訪問外部EEPROM，然后向主機響應外部EEPROM中配置的自定義PID和VID。內部掩碼ROM中的默認設置在沒有外部EEPROM的情況下響應主機。GL852G-60為客戶提供更好的設計靈活性。復雜的設置，如PID, VID，和下游端口數量的設置等，很容易實現編程的外部EEPROM或SMBUS模式。
GL852G-60是一款全功能解決方案，支持個人模式和Gang(4端口組)模式進行電源管理(個人模式僅在QFN28/LQFP48封裝中可用)。下行端口和不可移動的下行端口可以通過不同的方式進行配置，如EEPROM、SMBUS或I/O綁定。具體配置方法請參見下表。

產品特點：

符合USB規格修訂2.0
上行端口支持高速(HS)和全速(FS)流量
下行端口支持HS、FS和低速(LS)流量
1個控制管道(端點0,64字節數據載荷)和1個中斷管道(端點1,1字節數據載荷)
向后兼容USB規范修訂1.1
芯片上的8位微處理器
RISC-like架構
USB優化指令集
性能:6 MIPS @ 12MHz
具有64字節RAM和4K掩碼ROM
支持通過外部EEPROM/ SMBUS/ Vendor命令自定義PID、VID
支持通過外部EEPROM/ SMBUS/ Vendor命令配置下行端口
多交易轉換程序(MTT)
每個下游端口都有單獨的Transaction Translator控制邏輯
集成USB 2.0收發器
改進輸出驅動器的轉速控制，以減少EMI
ESD恢復的內部電源故障檢測
BOM成本低
內置5V到3.3V穩壓器
內置上游1.5KΩ拉高和下游15KΩ下拉
內置鎖相環支持外部12 MHz晶體/振蕩器時鐘輸入
嵌入式串行電阻的USB信號
低功率的支持
支持選擇性暫停
由EEPROM提供LPM L1選項
智能功率模式
支持電源管理和下游端口過流檢測的單、幫模式(SSOP 28包不支持單模式)
符合母線電源要求
靈活的設計
每個下行端口可以通過SMBUS / EEPROM / IO Strapping單獨啟用/禁用，而不受順序禁用的限制。
復合器件(下游端口不可移動)可通過SMBUS / EEPROM進行配置
自動切換自供電和總線供電模式
可用的包
28針SSOP (209mil)
28針QFN (5x5mm)
48引腳LQFP (7x7mm)
應用程序
獨立的USB集線器
NB /平板/主板/塢站
游戲機
液晶顯示器中心
任何復合設備，支持USB集線器功能
