GL854G 電子元器件 GENESYS/創惟科技 封裝LQFP64  USB 2.0 MTT 7端口集線器控制器

產品描述：

GL854G是Genesys Logic的優質7端口集線器解決方案，完全符合通用串行總線規范修訂版2.0。GL854G實現多個TT* (Note1)架構，為每個下行(DS)端口提供專用TT*，在多個FS設備執行重載操作時保證全速(FS)數據傳輸帶寬。該控制器繼承了Genesys Logic在成本和功耗高效的串行接口設計方面的前沿技術。GL854G已經證明了兼容性，更低的功耗數字和更好的成本結構高于quan球所有USB 2.0 hub解決方案。
GL854G在內部掩碼ROM上實現多個集線器配置功能，傳統上需要外部EEPROM。微處理器在初始階段檢測通用I/O (GPIO)狀態，以配置hub設置，如(1)復合設備的聲明(2)gang/individual模式選擇…如果應用程序不需要廠商指定的PID/VID或產品字符串，則可以刪除外部EEPROM。
GL854G提供12MHz時鐘輸出，可作為多芯片、集線器復合應用的參考時鐘源。輸出時鐘提供了足夠的驅動能力，支持多達2個設備連接到下行端口。芯片到芯片的時鐘跟蹤對PCB噪聲相對敏感。PCB布局建議請參考設計指南。
*注1:TT(事務轉換器)是USB 2.0集線器中的主要流量控制引擎，用于處理上行端口和下行端口之間不平衡的流量速度。

產品特點:

多芯片封裝(MCP)架構

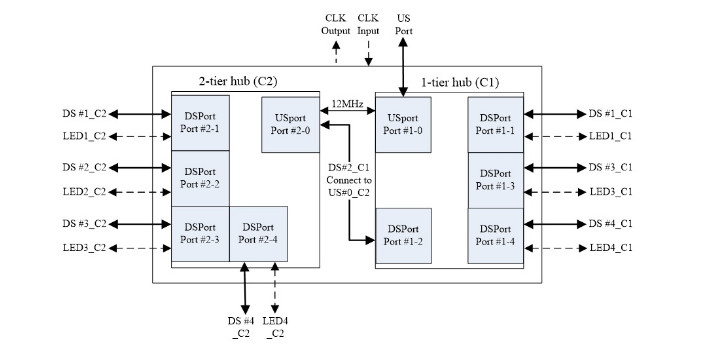

集成兩個標準USB 4端口集線器芯片到單芯片
支持7個USB 2.0接口
多交易轉換程序(MTT)
為每個下行端口提供專用TT控制邏輯
當多個FS設備同時操作時，性能優越
兼容USB規格Revision 2.0
上行端口支持高速(HS)和全速(FS)流量
下行端口支持HS、FS和低速(LS)流量
向后兼容USB規范修訂1.1
每個下行接口支持狀態指示燈，支持自動和手動兩種模式
符合自供電和母線供電要求
集成的USB收發器
符合USB電氣要求
超低功耗
改進輸出驅動器的轉速控制，以減少EMI
ESD恢復的內部電源故障檢測
芯片上的8位微處理器
支持通過讀取外部EEPROM自定義PID、VID
支持通過讀取外部EEPROM進行下行端口配置
智能電源管理特性
所有下行端口支持單/群模式過流檢測
自動切換自供電和總線供電模式
BOM成本低
單外部12 MHz晶體/振蕩器時鐘輸入
片上5V到3.3V功率調節器
內置上行端口1.5KΩ上拉和下行端口15KΩ下拉電阻
支持低成本的24C02 EEPROM
集線器復合應用程序的功能
通過I/O引腳配置，支持復合設備(下游端口不可拆卸)
通過下行接口為其他USB設備提供12MHz的時鐘源
可選封裝類型:64pin LQFP封裝(7x7mm)
應用程序:
UMPC/MID，主板板上應用
消費電子內置集線器應用程序
內置監控中心
嵌入式系統
中心復合應用程序
