產品詳情

GL3230S 電子元器件 GENESYS/創惟科技 封裝QFN64

USB 3.2 Gen 1 ~ SD 4.0(DDR200)多l(xiāng)un低功耗讀卡器控制器

產品描述：

gl320s是一款USB 3.1 GEN 1多l(xiāng)un讀卡器控制器，它提供4個lun(邏輯單元號)，可支持各種類型的存儲卡，如CompactFlashTM、Micro Drive、Secure DigitalTM(SD)、SDHC、miniSD、microSD (T-Flash)、MultiMediaCardTM (MMC)、RS-MMC、MMCmicro、MMCmobile、memory StickTM (MS)、memory Stick DuoTM (MS Duo)、High Speed memory StickTM (HS MS)、memory Stick PROTM (MS PRO)、memory Stick PROTM Duo (MS PRO Duo)、記憶棒PRO- hgtm (MS PRO- hg)和MS PRO Micro。支持SDXC、超高速存儲卡、SD3.0 UHS-I和zui新一代高速存儲卡SD4.0 UHS-II，zui大容量2TB。gl320s還支持SANDISK EXTREME160mb /s microSD UHS-I卡。

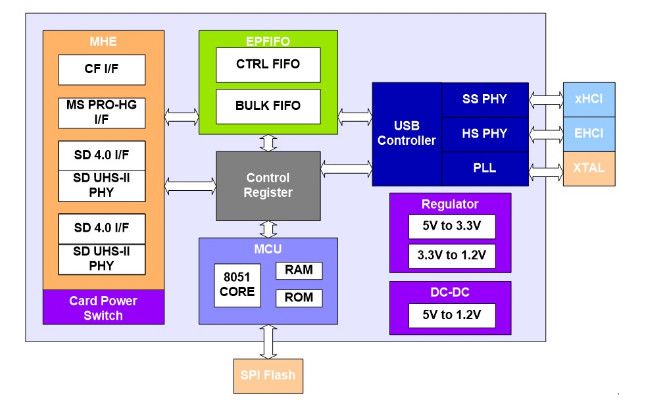

gl32300s集成了高速8051微處理器和高效的硬件引擎，使USB和各種存儲卡接口之間的數據傳輸性能zui佳。支持串行外設接口(SPI)，通過USB接口將固件升級到SPI Flash Memory。集成了5V到3.3V和3.3V到1.2V的穩壓器和功率mosfet，可以降低系統BOM成本。它還集成了5V至1.2V DC-DC作為替代，以提高電源效率。

產品特點：

USB規范合規
符合通用串行總線3.1規范(USB 3.1 GEN 1)
符合通用串行總線規范2.0修訂版(USB 2.0)
符合USB大容量存儲類規范修訂版1.0
支持USB大容量存儲類批量傳輸(BOT)
支持1個設備地址，zui多支持3個終端:Control (0) / Bulk Data Read In (1) / Bulk Data Write Out (2)
支持5gbps SuperSpeed, 480mbps高速，和12mbps全速傳輸速率
集成USB組件
USB2.0收發宏單元(UTM)，串行接口引擎(SIE)，嵌入式上電復位(POR)
嵌入式高速8051單片機
高效的DMA硬件引擎提高了USB和flash卡接口之間的傳輸速率
支持CompactFlashTM v6.0, PIO模式6 / Ultra DMA模式7和LBA48(容量高達144PB)
支持Secure DigitalTM v1.0/ v1.1/ v2.0/ SDHC/ SDXC(zui大容量2TB)
支持Secure DigitalTM v3.01 UHS-I(超高速):SDR12/ SDR25/ SDR50/ DDR50/ SDR104
支持Secure DigitalTM v4.0 UHS-II:全雙工模式和半雙工模式
支持DDR200速度模式，提升UHS-I性能
支持SANDISK EXTREME160mb /s microSD UHS-I卡
支持華為納米存儲卡
支持記憶棒PRO DuoTM/記憶棒produotm /記憶棒PRO Duo Mark2TM/記憶棒MicroTM (M2)/記憶棒PRO- hgtm /記憶棒PRO- hg DuoTM/記憶棒PRO- hg Duo HXTM
兼容記憶棒系列規格:MS v1.43、MS PRO v1.05、MS Micro v1.04 (MS HG Micro v1.00)、MS PRO-HG Duo 1.03、MS XC Duo v1.00、MS XC-HG Duo v1.00、MS XC Micro v1.00和MS XC-HG Micro v1.00
支持MS PRO-HG的讀/寫四方數據訪問(512Bytex4)，提升傳輸速率
支持SPI (Serial Peripheral Interface)固件通過USB接口升級為SPI Flash Memory
片上功率mosfet為所有閃存媒體卡電源
片上5V至3.3V和3.3V至1.2V穩壓器
片上5V ~ 1.2V DC-DC，提高電源效率。
支持5V電源輸入或3.3V電源輸入(注:CF LUN需要5V電源輸入)
支持USB 2.0 LPM (Link Power Management)
支持USB 3.1 GEN 1 LTM(延遲容忍消息)
支持USB 3.1 GEN 1 U1/U2/U3低功耗鏈路狀態
支持雙SD4.0接口，UHS-I: SDR12/ SDR25/ SDR50/ DDR50/ SDR104/DDR200總線模式，UHS-II: FD156/HD312
支持可編程的多種LUN(邏輯單元號):4、3、2 LUN和1 LUN
支持可編程SSC(擴頻時鐘)，時鐘速率為SD, MS存儲卡接口
支持可編程LED行為，特定應用的只讀選項
支持過流保護機制
LQFP128引腳封裝(14x14mm)， 4個lun: CF、SD、MS和micro - SD
