產品詳情

GL9755 電子元器件 GENESYS/創惟科技 封裝QFN32

PCI express 2.1到SD 4.0單lun讀卡器kong制器

產品描述：

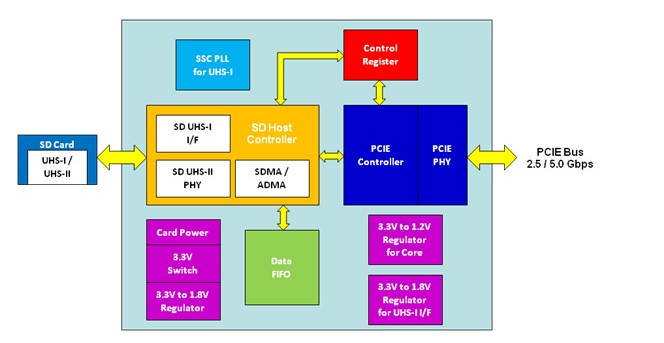

GL9755是一款PCI Express Rev. 2.1標準讀卡器kong制器，集成了PCI Express PHY、UHS-II PHY、存儲卡訪問接口、調節器(3.3 v -1.8 v和3.3 v -1.2 v)和卡電源開關。
GL9755支持Secure DigitalTM (Secure DigitalTM)、SDHC、miniSD和microSD (T-Flash)、MultiMediaCardTM (MultiMediaCardTM)、RS-MMC、MMCmicro、MMCmobile等多種SD存儲卡。支持SDXC、超高速存儲卡、SD 3.0 UHS-I和zui新一代高速存儲卡SD 4.0 UHS-II，zui大容量2TB。
GL9755支持PCI Express L1 PM子狀態、Runtime D3 (RTD3)、時延公差報告(LTR)和優化的緩沖區刷新/填充(OBFF)，以節省功耗。

產品特點：

符合PCI Express基礎規范修訂版2.1
支持1-Lane 2.5 / 5.0 Gbps PCI Express總線
符合SD規范第一部分物理層規范4.20版本
部分A2 SD主機kong制器標準規格4.20版本
支持的存儲卡接口:
Secure Digital TM (SD)， SDXC, SDHC, MultiMediaCard TM (MMC)
MMC 4位日期模式
支持SD 4.0 UHS-II FD/HD模式，zui高可達312MB/秒
支持SD 3.0 UHS-I SD -104 (208MHz SD時鐘)、SD -50 (100MHz SD時鐘)和SD -50 (50MHz SD時鐘)
支持SD CPRM功能
支持PCI快速時鐘請求(CLK_REQ#)
支持PCI Express ASPM L0s / L1
支持PCI Express L1子狀態(L1.1和L1.2)和RTD3(運行時D3熱/冷)
支持PCI Express LTR(延遲容忍報告)和OBFF(優化的緩沖區刷新/填充)
支持現代備用
高效的硬件DMA引擎，提高數據傳輸性能
芯片上3.3V到1.2V的核心和模擬宏調整器
片上3.3V至1.8V穩壓器，用于SD 4.0卡電源VDD2 (300 mA)
片上3.3V SD卡電源開關(800ma)
支持過流保護機制。當ICARD_3V3超過800mA時斷言過電流標志;當ISD_VDD2超過300mA時，過電流標志被斷言(參見編程指南中的章節11.3)
支持SD擴展頻譜時鐘(SSC)，降低電磁干擾的影響
支持SMBus進行SD UHS-II符合性測試(參考編程指南中的14.2節)
QFN32 4mmx4mm包
