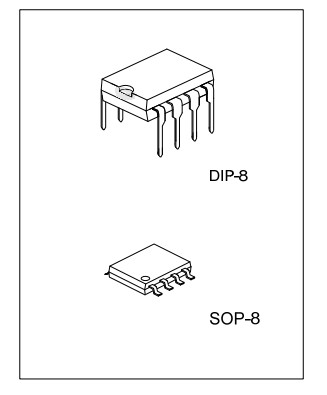

UC2843BG 電子元器件 UTC/友順 封裝SOP8T/R 高性能電流型PWM kong制器

描述
UTC UC2843B支持離線模式或DC-DC模式zui小定頻電流模式kong制設計外部組件。內部實現的電路包括欠壓鎖定(UVLO)和精密參考與誤差放大器輸入的準確性。UTC UC2843B也是如此包含包含脈沖寬度調制的內部電路(PWM)比較器提供限流kong制，邏輯保證
鎖住操作，圖騰柱輸出臺設計產生或吸收高峰值電流。輸出階段低時是否處于off狀態并適合于n通道m(xù)osfet開車。
UTC UC2843B具有以下優點振蕩器放電時啟動電流小于0.5mA電流指定為8.3mA(典型值)。在UVLO條件下下沉?xí)r，輸出的zui大飽和電壓為1.2V10mA @ VCC = 5V。
UTC UC2843B的UVLO閾值一般為8.4V(開)和7.6V(關)，大約可以工作到占空比100%。

特性
電流模式操作:500 kHz
低啟動電流值<0.5mA
閉鎖PWM用于逐周限流
修整振蕩器放電電流
自動前饋補償
使用UVLO進行內部調整
帶滯后的大電流圖騰柱輸出UVLO
雙脈沖抑制
