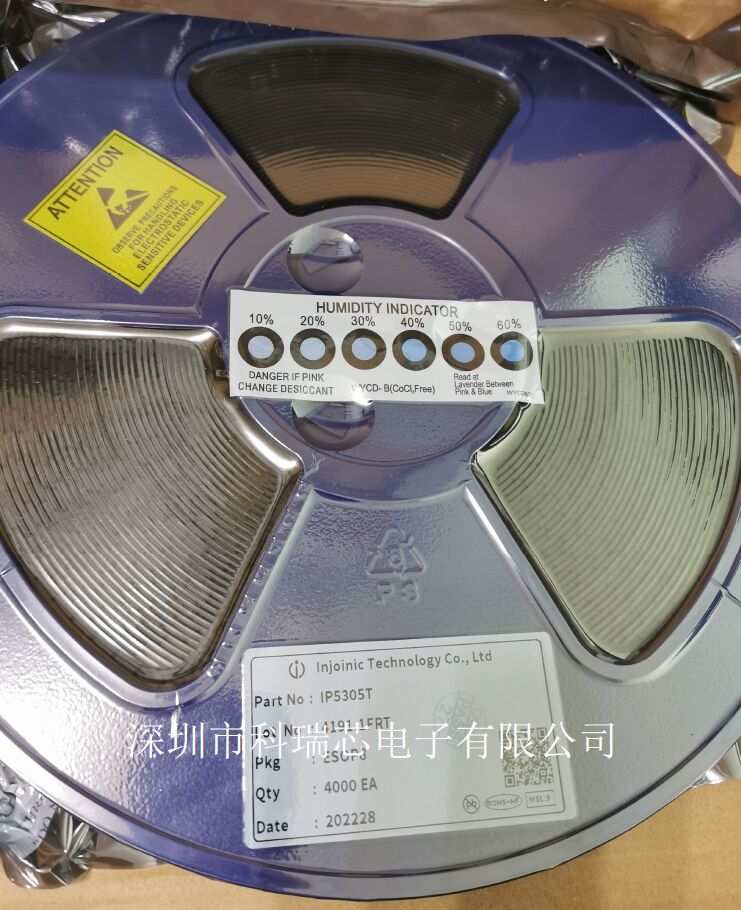

移動電源升壓芯片 IP5305T ESOP-8  常備料

簡介
IP5305/IP5305T 是一款集成升壓轉換器、鋰電池充電管理、電池電量指示的多功能電源管理SOC，為移動電源提供完整的電源解決方案。
IP5305/IP5305T 的高集成度與豐富功能，使其在應用時僅需極少的外圍器件，并有效減小整體方案的尺寸，降低BOM 成本。
IP5305/IP5305T 只需一個電感實現降壓與升壓功能,可以支持低成本電感和電容。
IP5305/IP5305T 的同步升壓系統提供1.0A 輸出電流，轉換效率高至91%。空載時，自動進入休眠狀態，靜態電流降至100uA。
IP5305/IP5305T 采用開關充電技術，提供1.2A電流，充電效率高至92%。內置IC 溫度和輸入電壓智能調節充電電流。
IP5305 支持1、2、3、4 顆 LED 電量顯示。
IP5305/IP5305T 采用ESOP8 封裝。

特性
同步開關充放電
1.0A 同步升壓轉換,1.2A 同步開關充電
升壓效率zui高達91%
充電效率zui高達92%
內置電源路徑管理，支持邊充邊放
充電
自動調節充電電流，匹配適配器輸出能力
支持4.20/4.30/4.35/4.40V 電池(IP5305T 支持...掛電阻調節電芯電壓)
電量顯示
IP5305 支持 4,3,2,1 顆LED 電量顯示
IP5305T 只支持4 燈燈顯
功能豐富
按鍵開機
內置照明燈驅動
自動檢測手機插入和拔出
低功耗
智能識別負載，自動進待機
待機功耗小于100 μA
BOM 極簡
功率MOS 內置，單電感實現充放電
單層PCB
多重保護、高可靠性
輸出過流、過壓、短路保護
輸入過壓、過充、過放、過流保護
整機過溫保護

應用
移動電源/充電寶
手機、平板電腦等便攜式設備
