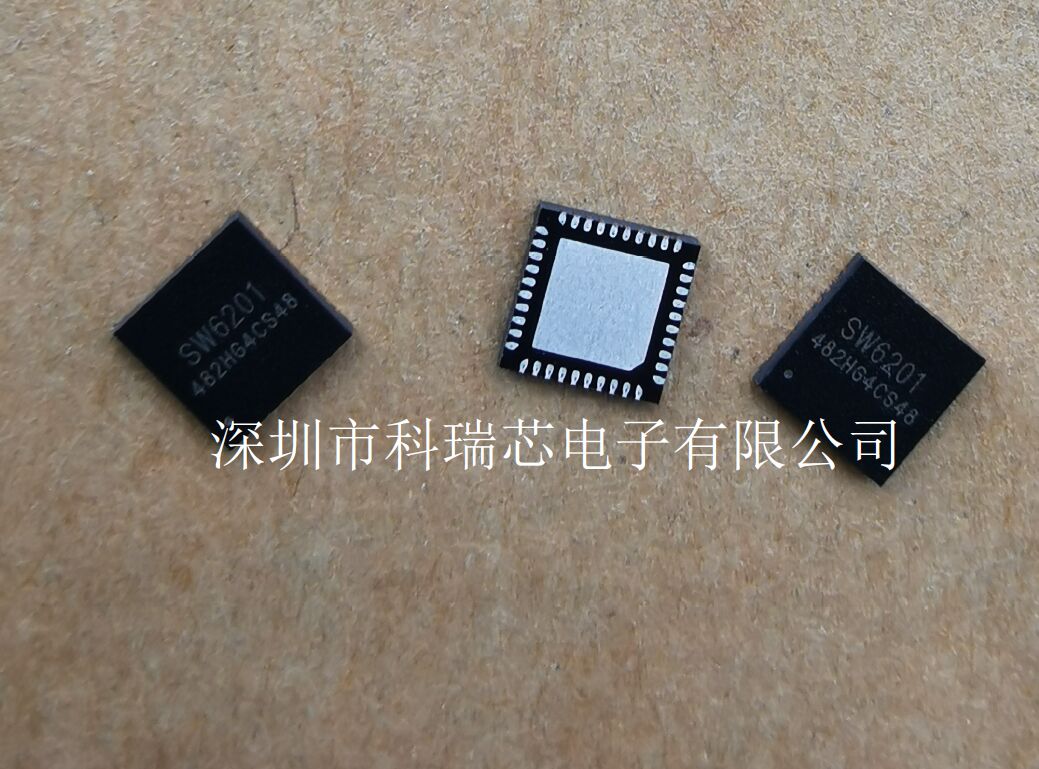

SW6201 電子元器件 ISMARTWARE/智融 封裝QFN-40

支持 PD 的多協議雙向快充移動電源解決方案

SW6201 是一款高集成度的多協議雙向快充移動電源專用多合一芯片， 支持 A+A+B+C 口任意 口快充。 其集成了 5A 高效率開關充電， 18W 高效同步升壓輸出， PPS/PD/QC/AFC/FCP/PE/SFCP 等多種快充協議， 電量計量， 數碼管/LED 燈顯示以及相應的控制管理邏輯。 外圍只需少量的器件， 即可組成完整的高性能雙向快充移動電源解決方案。

規格

開關充電
電流高達 5A， 效率高達 96%
支持 4.2/4.35/4.4/4.5V 電池類型
支持 JEITA 規范
支持溫度環控制
Type-C 接口
內置 USB Type-C 接口邏輯
支持 Try.SRC 功能
同步升壓
輸出功率高達 18W， 效率高達 95%
自動負載檢測/輕載檢測
支持無線充模式
支持小電流模式
電量計量及顯示
內置 12bit ADC
內置庫侖計jing確電量
支持 188 數碼管顯示
支持 3-5 個 LED 燈顯示
輸出快充協議
支持 PPS/PD3.0/PD2.0
支持 QC4+/QC4/QC3.0/QC2.0
支持 AFC
支持 FCP
支持 PE2.0/PE1.1
支持 SFCP
快充指示燈
內置快充指示燈驅動
按鍵
支持機械按鍵
保護機制
輸入過壓保護
輸出過流/短路保護
充電超時/過壓保護
溫度保護
輸入快充協議
支持 PD3.0/PD2.0
支持 AFC
支持 FCP Ø 支持 PE1.1
I2C 接口
QFN-40(5x5mm) 封裝
