產品詳情

SW3536 電子元器件 ISMARTWARE/智融 封裝QFN-28

支持 PD 的多快充協議雙口充電解決方案

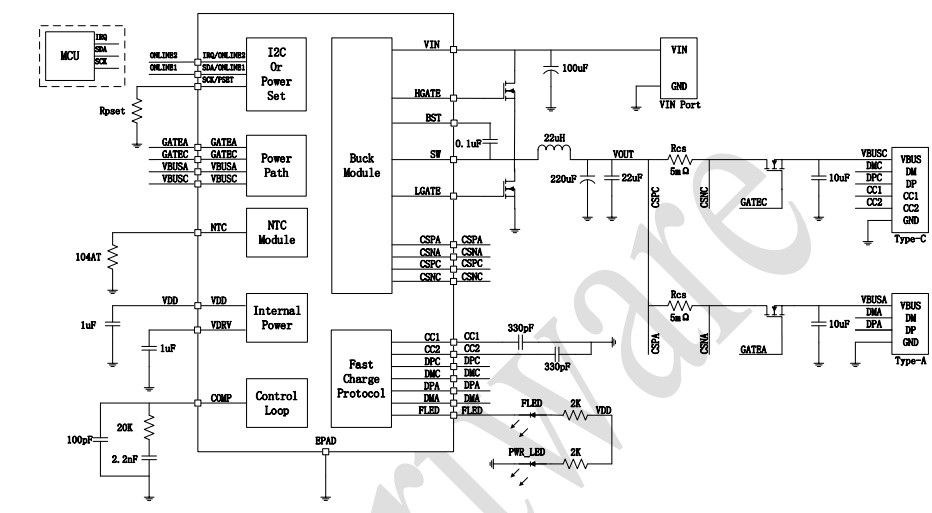

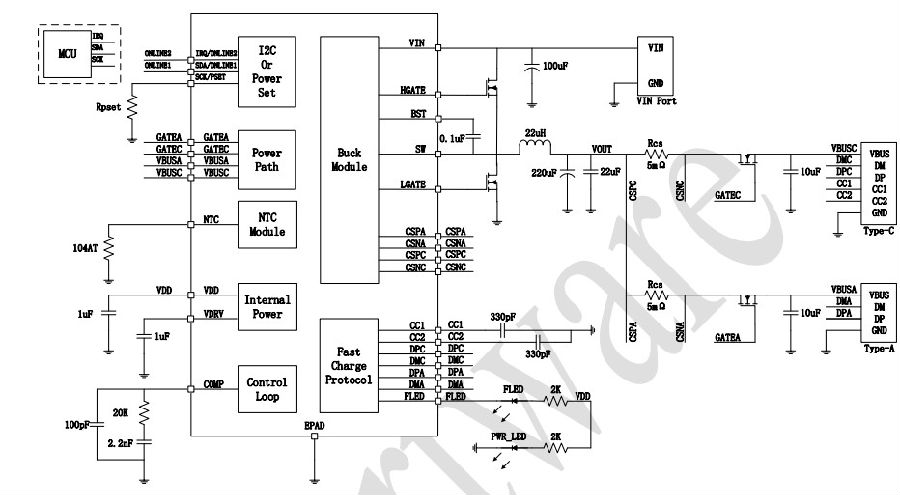

SW3536 是一款高集成度的多快充協議雙口充電芯片，支持 A+C 口任意口快充輸出，支持雙口獨立限流。其集成了 7A 高效率同步降壓變換器，支持 PPS/ PD/ QC/ AFC/ FCP/ SCP/ PE/ SFCP/TFCP 等多種快充協議，zui大支持 140W 輸出功率，集成 CC/CV 模式、雙口管理邏輯以及雙芯片動態功率分配。外圍只需少量的器件，即可組成完整的高性能多快充協議雙口充電解決方案。

規格
同步降壓變換器
輸出電流高達 7A
輸入電壓范圍 5~36V
支持 CC/CV 模式
支持雙口獨立限流
支持線損補償
支持溫度控制
快充協議
支持 PPS/PD3.0/PD2.0
支持 QC5/QC4+/QC3+/QC3.0/QC2.0
支持 AFC
支持 FCP
支持高低壓 SCP
支持 PE2.0/PE1.1
支持 SFCP
支持 TFCP
PD/SCP 支持 MCU 全定制
功率分配
支持電阻設置輸出功率
支持雙芯片動態功率分配
Type-C 接口
內置 USB Type-C 接口邏輯
支持 DFP/Source 角色
BC1.2 模塊
支持 BC1.2 DCP 模式
支持蘋果/三星大電流充電模式
保護機制
軟啟動
輸入過壓/欠壓保護
輸出過壓/欠壓保護
輸出過流/短路保護
DP/DM/CC 過壓/弱短路保護
芯片過溫/NTC 過溫保護
I2C 接口
QFN-28(4x4mm) 封裝
