 深圳市科瑞芯供應原裝現貨熱銷！

SCT9431FSA 電子元器件 SCT/芯洲 封裝FCQFN2X3-9L

3.8V-36V Vin, 3A同步降壓DCDC變換器，EMI降低

描述
SCT9431是3A級同步降壓轉換器可達36V寬輸入電壓范圍，使集成了74mΩ高端MOSFET和40mΩ低側MOSFET提供高效率降壓DCDC轉換。SCT9431采用峰值電流采用集成補償網絡的模式控制。SCT9431支持脈跳調制(PSM)與典型的22uA超低靜態。
SCT9431為電磁優化減少干擾(EMI)。這種轉換器有專有設計的柵極驅動方案來抵抗交換節點振鈴而不犧牲MOSFET開啟和關閉時間，這進一步消除高由mosfet引起的頻率輻射EMI噪聲硬切換。變頻器特點具有開關頻率的擴頻(FSS)抖動±6%，通過不允許降低EMI釋放能量在任意一個頻率停留a重要的一段時間。

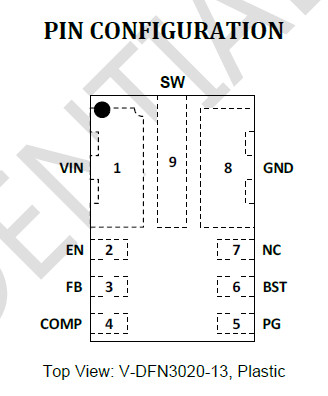

SCT9431提供輸出過電壓保護，循環峰值電流極限，和熱關閉保護。該設備以低姿態提供VDFN3020-13 3mm × 2mm封裝。

特性
3.8V-36V寬輸入電壓范圍
可達3A連續輸出負載電流
EMI減少
交換節點專用門設計
Ringing-free
擴頻頻譜(FSS)
脈沖跳躍模式(PSM)與22uA靜態
輕載狀態下的電流
在1mA輕負載下，高達79%的效率
在10mA輕負載時，高達89%的效率
0.8V±1%反饋參考電壓
完全集成74mΩ Rdson高Side MOSFET
和40mΩ Rdson低側MOSFET
1uA關機電流
400kHz開關頻率
Precision開啟可編程門限值
UVLO閾值和遲滯
輸出過電壓保護
170°C的熱關機保護

應用程序
汽車系統
工業控制系統
一般消費者
