比亞迪-MCU-BF7412AM20-SJLX--SOP-20--EEPROM 12bit-ADC 的觸控 MCU

整體概述

BF7412AMXX-SJLX采用高速8051內核，1T指令周期，基于標準8051指令流水線結構。相比于標準的8051(12T)指令周期，具有更快的運行速度，同時兼容標準8051指令。

BF7412AMXX-SJLX包含外設有看門狗、按鍵檢測、IIC、UART、低電壓檢測、掉電復位、3個16-bit PWM、Timer0、Timer1、Timer2、12-bit逐次逼近ADC、低功耗模式等。

BF7412AMXX-SJLX集成的電容檢測通道，它可以用來檢測近距離感應或者觸摸。其內置MCU，可靈活配置；通過配置可實現按鍵、滾輪、滑條等多種應用。按鍵都能獨立運行，并且每個按鍵都能通過對相應的功能寄存器來調節靈敏度。

特性簡介

內核：高速8051，1T指令周期

工作頻率：6MHz、3MHz、2MHz、1MHz

時鐘偏差：±1%@-20°C ~65°C, 5V

±3% @-40°C ~105°C, 5V

存儲器

FLASH：16K Bytes

類EEPROM：256 Bytes

SRAM：256 Bytes (data)+512 Bytes (xdata)

時鐘源，復位和電源管理

內部低速時鐘LIRC：32kHz

時鐘偏差為±20%@25°C, 5V

±35% @-40°C ~105°C, 5V

內部高速RC振蕩器：1MHz

外部晶體振蕩器：32768Hz

7種復位，其中掉電復位(BOR)，支持5檔掉電復位2.1V/ 2.8V/ 3.3V /3.7V/ 4.2V

低電壓檢測：2.4V/ 2.7V/ 3.0V/ 3.3V/ 3.6V/ 3.9V/ 4.2V 7級可選

IO

均支持內置上拉電阻4.7k，其中PB0~PB7內置上/下拉電阻28k

大灌電流口（PB0~PB7）

支持器件外設功能復用

所有IO口都支持外部中斷功能，INT0/1/ 2上升沿 /下降沿 /雙沿 ，INT3 INT3 共用中斷源 共用中斷源 (上升 沿/下降沿 )

通信模塊

2xUART通信，支持IO映射

1xIIC硬件從機通信，支持100/400kHz

工作電壓：2.7～5.5V

工作溫度：-40°C ~105°C

增強型工業級，符合JESD工業級可靠性認證標準

16-bit PWM

PWM0支持多組至多4路通道，同頻不同占空比輸出

PWM1的1路通道映射二選一

PWM2的1路通道映射二選一

高精度12位ADC

ZUI多可達26個模擬輸入通道

中斷

兩級中斷優先級可選

ADC，CSD，INT0/1/2/3，LVDT，Timer0/1/2，WDT，UART0/ 1，IIC中斷

定時器

2個16位Timer0/1，1個32位Timer2

Timer2時鐘源為內部低速時鐘LIRC32k或外部晶振32768Hz

看門狗定時器，溢出時間18ms到2.304s

低功耗模式

空閑模式和休眠模式

深度休眠，功耗18μA @5V典型

按鍵

各按鍵的靈敏度可獨立設置

電容按鍵，均可復用為GPIO

兩線燒錄單線調試仿真接口

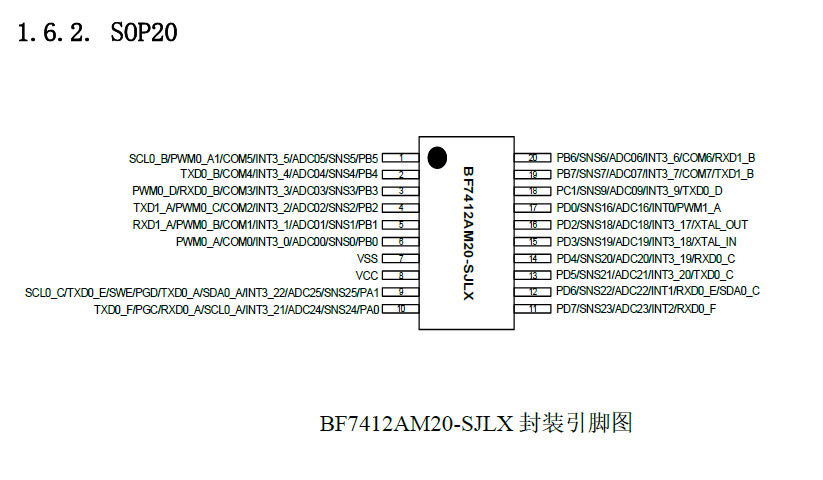

封裝

SOP16/SOP20/SOP28
