WD1042E 集成電路(IC) WILLSEMI/韋爾 封裝SOT-23-5L 1.5MHz 1.0A 降壓DC-DC轉換器
描述
WD1042是一種高效率的同步步進向下DC-DC轉換器優化電池供電可移植的應用程序。它支持高達1.0A的輸出電流。輸入電壓范圍2.5V至5.5V，設備支持單路供電的應用鋰離子電池具有擴展電壓范圍，二和三堿性電池，3.3V和5V輸入電壓范圍。WD1042工作在1.5MHz固定開關頻率與脈寬調制(PWM)和進入脈沖跳過調制(PSM)操作在低負載電流下保持高效率過整個負載電流范圍。
開關頻率內部設置為1.5MHz，允許使用微小的表面安裝電感和輸入/輸出電容器。輸出電壓低容易支持0.6V反饋參考電壓。

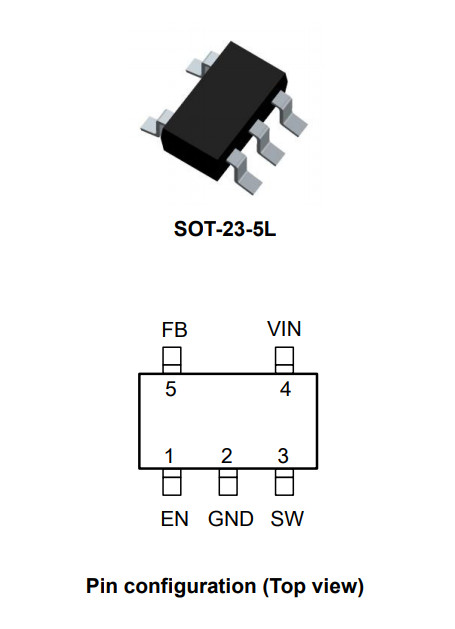

WD1042在SOT-23-5L包中可用。標準產品是無鉛和無鹵。
特性
輸入電壓范圍:2.5~5.5V
繼續輸出電流:1.0A
開關頻率:1.5MHz(類型)
效率:高達92%
反饋參考電壓:0.6V
100%占空比，低損耗操作
可調輸出電壓
應用程序
IPC
墊
機頂盒
DSCs
