| 型號： | WL2866D |
| 廠 商： | 中國 |
| 品牌/商標: | Willsemi/韋爾 |
| 產品類別： | 集成電路/IC- LDO電路 |
| 聯系人: | 顏先生/William |
| 電話： | 0755-82170220,21001680 |
WL2866D 電子元器件 Willsemi/韋爾 封裝DFN2x2-10L 4通道LDO PMIC相機應用
描述

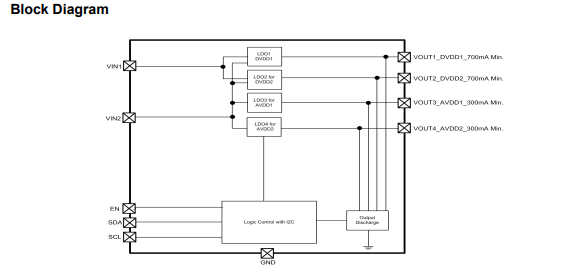

WL2866D是一款4-Ch集成的攝像機ldo傳感器應用包括2-Ch DVDD, 2-Ch AVDD，具有400KHz高速I2C接口的功能電源順序、輸出等設置靈活放電電壓,輸出。芯片使能控制支持EN引腳控制和I2C控制。
由于負載電流大，工作電壓低DVDD、WL2866D采用N-MOSFET LDO結構無電荷泵2-Ch DVDD LDO。DVDD LDO輸入源為VIN1, VIN2為偏置電壓。超的低退出電壓(80mv @ 0.5A負載)DVDD LDOs是為高效率和低成本而設計的功耗的目的。對于AVDD, WL2866D使用P-MOSFET LDO結構。輸入源VIN2。由于性能要求高AVDD, WL2866D的AVDD采用了特殊的電路設計優化了引腳分配，方便了系統的運行PCB布局。

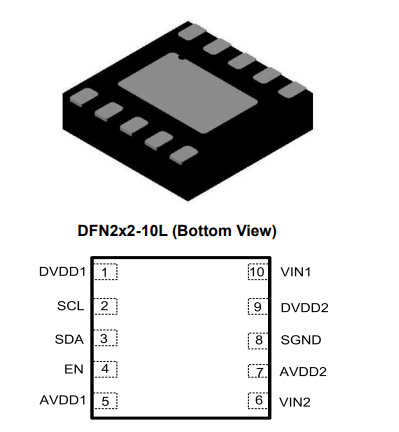

高度集成，小包裝尺寸。wl2866d是DFN2x2-10L包。標準產品都不含鉛和鹵素
特點:
VIN1輸入電壓范圍:0.6V~2.0V
DVDD1/2輸出電壓范圍:0.6V~1.8V
DVDD1/2退出電壓:80mV@0.5A
DVDD1/2輸出電流:820mA zui小值:VIN2電源靜止電流:65uA
電源電流，關閉:0.22uA
VIN2輸入電壓范圍:3.0V~5.5V
AVDD1/2輸出電壓范圍:1.2V~4.3V
vin2 uvlo: 2v
AVDD1/2輸出電流:300mA zui小值:* AVDD LDO PSRR: 90dB
AVDD LDO輸出噪聲:8uV
應用程序:
智能手機
IP相機
相機模塊
