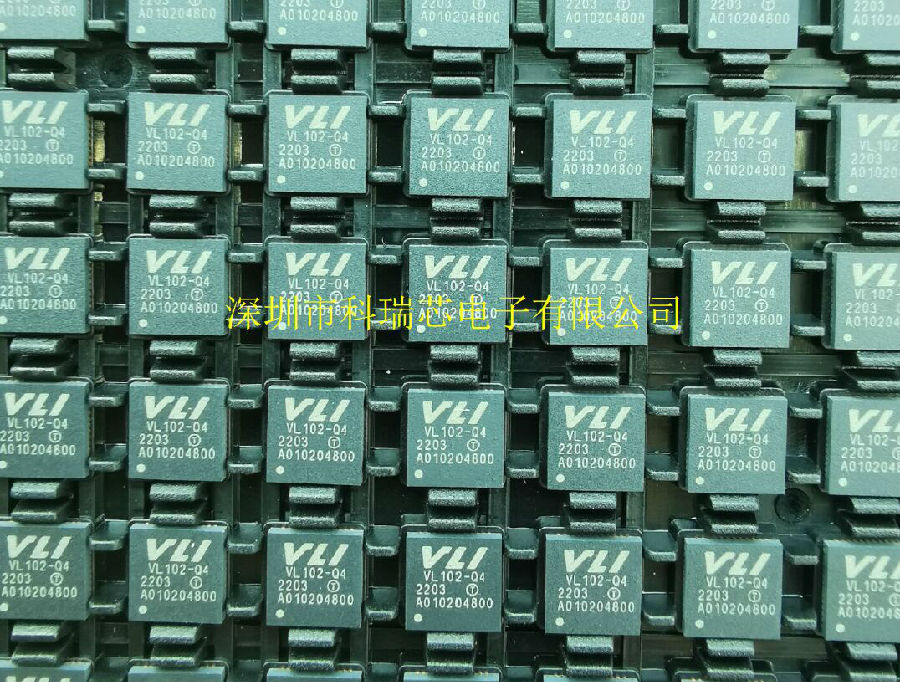

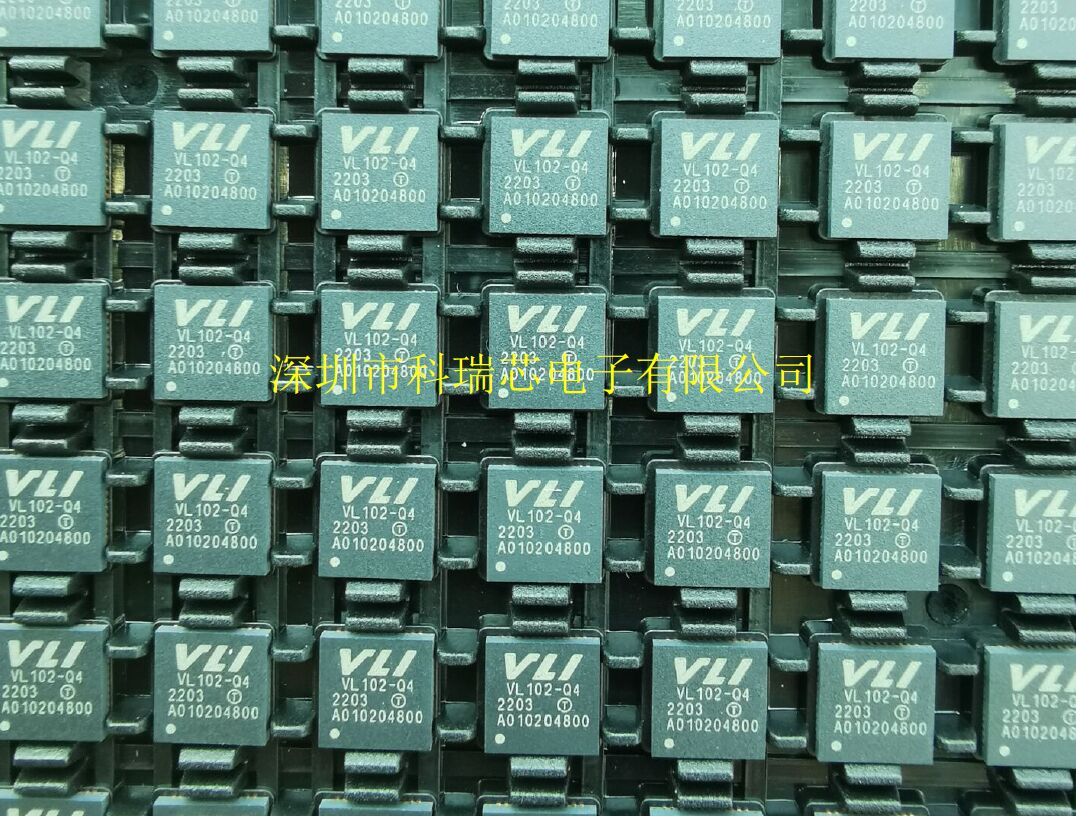

VL102-Q4 電子元器件 VIA威盛 封裝QFN48 USB接口芯片

VL102是一個高度集成的單晶片顯示端口備用模式和電源傳輸3.0控制器

VL102系統概述
VIA實驗室的VL102是一款高度集成的單芯片顯示端口交替模式和功率傳輸3.0控制器，適用于USB-C
為USB-C視頻適配器和USB-C多功能對接站等應用設計的設備。集成USB-C
充電UFP, VL102可執行DP替代模式視頻輸出功能，同時使充電連接PD主機
一旦檢測到外部電源。集成USB-C DRP可以連接USB-C電源適配器為PD主機充電或連接
到USB-C設備進行數據傳輸。集成了D+/D-充電ePHY，支持使用D+/D-做協議的充電器
握手。VL102的設備策略管理器可以在其DRP和UFP之間協商電源規則，然后啟用電源
搜查。支持在無電模式下給主機充電和快速角色切換。SBU1/SBU2交換機內置于
支持USB-C線纜翻轉功能。實現了USB廣告牌設備和USB- c橋接功能，以滿足VESA DP的要求
Alt-Mode在USB Type-C”規范，讓USB主機與連接在下游端口的PD產品通信。
內置所需的線性穩壓器，Vbus電壓檢測器，Vbus電流檢測器，VL102可以完美地工作
電源輸入從Vconn電源或Vbus電源，可以監測異常的電源行為。zui多9個GPIO引腳
可用于電源放電控制，電源開關控制，數據開關控制，或其他特殊應用用途。SPI的
接口可通過USB公告板設備支持外部閃存進行固件升級。VL102可在QFN 48L中使用
(6x6x0.85 mm)綠色包裝適合小的外形設計。

產品特性
CC邏輯和PD引擎支持一個充電UFP和一個DRP
—符合USB Type-C電纜和連接器規范修訂版1.2
—符合USB電源交付規范修訂3.0版本1.0a
—集成Type-C收發器，支持一個充電UFP和一個DRP
-內置上拉/下拉電阻，包括Rp, Rd和Ra
-內置Vconn電源開關
DP Alt-mode Configuration
-兼容USB Type-C標準版本1.0a上的VESA DisplayPort Alt模式
—DP模式發現/進入/退出
—DP配置、狀態更新、源/sink連接檢測
—內置Aux_CH開關
【USB-C充電UFP能力
—當外部電源可用時，為連接的PD主機充電
—支持提供者和消費者角色
—支持PD電源規則高達100W
—支持用完電池充電和快速角色切換
【USB-C DRP能力
—支持提供者和消費者角色
-支持PD電源規則，zui大100W作為Sink, 15W作為Source
—內置D+/D-為使用D+/D-作為協議握手的充電器充電ePHY
—內置USB HS數據開關
【USB廣告牌設備& USB c橋
—符合公告牌設備USB設備類定義修訂版1.1
-兼容USB Type-C橋規范修訂1.0 RC
-集成內部USB2.0 PHY
8051宏單元兼容80c32微控制器
-標準1T 8051指令集
-嵌入式掩碼ROM和SRAM
-支持外部SPI flash進行固件升級
內置穩壓器、電壓檢測器和電流檢測器
- 5.0V至3.3V LDO & 3.3V至1.8V LDO
- Vbus和Vconn之間的自動電源選擇
- Vbus電壓檢測器和Vbus電流檢測器用于電源監控
【特殊功能和控制的GPIOs
- 9個gpio用于應用程序定制和一個I2
C主界面
n物理
QFN 48綠色包裝(6x6x0.85 mm)
n認證
- - -待定
n應用程序
- USB-C視頻適配器
- USB-C多功能碼頭
