IP5386 電子元器件 INJOINIC/英集芯 封裝QFN-40

45W快充移動電源方案芯片  IP5386集成協議的升降壓芯片

IP5386 是一款集成QC2.0/QC3.0/QC3+輸出快充協議、AFC/FCP/SCP輸入輸出快充協議、TYPE-C PD2.0/TYPE-C PD3.0輸入輸出協議、TYPE-C PD3.0 PPS輸出協議，兼容BC1.2 Apple手機、同步雙向升降壓轉換器、鋰電池充電管理、電池電量指示等多功能的電源管理SOC，為快充移動電源提供完整的電源解決方案。IP5386可同時支持USB-A x2，USB-C，Lightning口四個USB口，單獨使用任何一個USB口都可以支持快充，同時使用兩個及以上輸出口時，只支持5V輸入輸出。

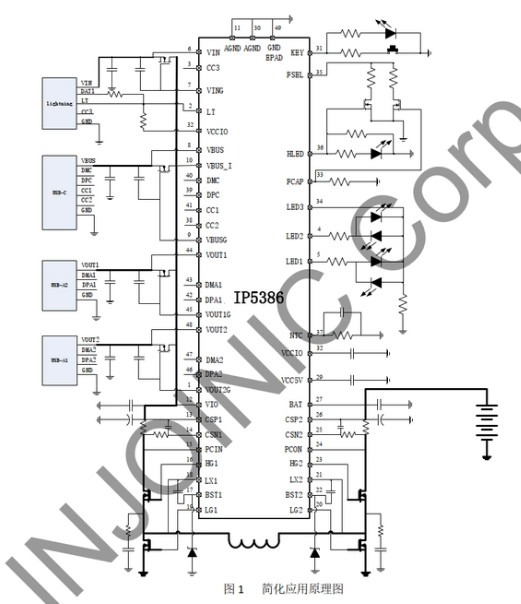

IP5386 的高集成度與豐富功能，在應用時僅需極少的外圍器件，只需一個電感實現雙向升降壓功能，有效減小整體方案的尺寸，降低BOM成本。
IP5386 支持2節、3節、4節串聯電池，同步開關升降壓系統可提供zui大45W的輸入輸出功率，輕載時自動進入休眠狀態。
IP5386 的同步開關充電系統，提供高達 8A 充電電流，內置芯片溫度、電池溫度和輸入電壓控制環路，智能調節充電電流。
IP5386 內置14bit ADC，jing確測量電池電壓和電流，通過積分電池端電流，可準確獲取電池電量信息。
IP5386 支持4顆、2顆、1顆LED電量顯示；支持188數碼管電量顯示；支持可選的電池NTC溫度檢測。
