產品詳情

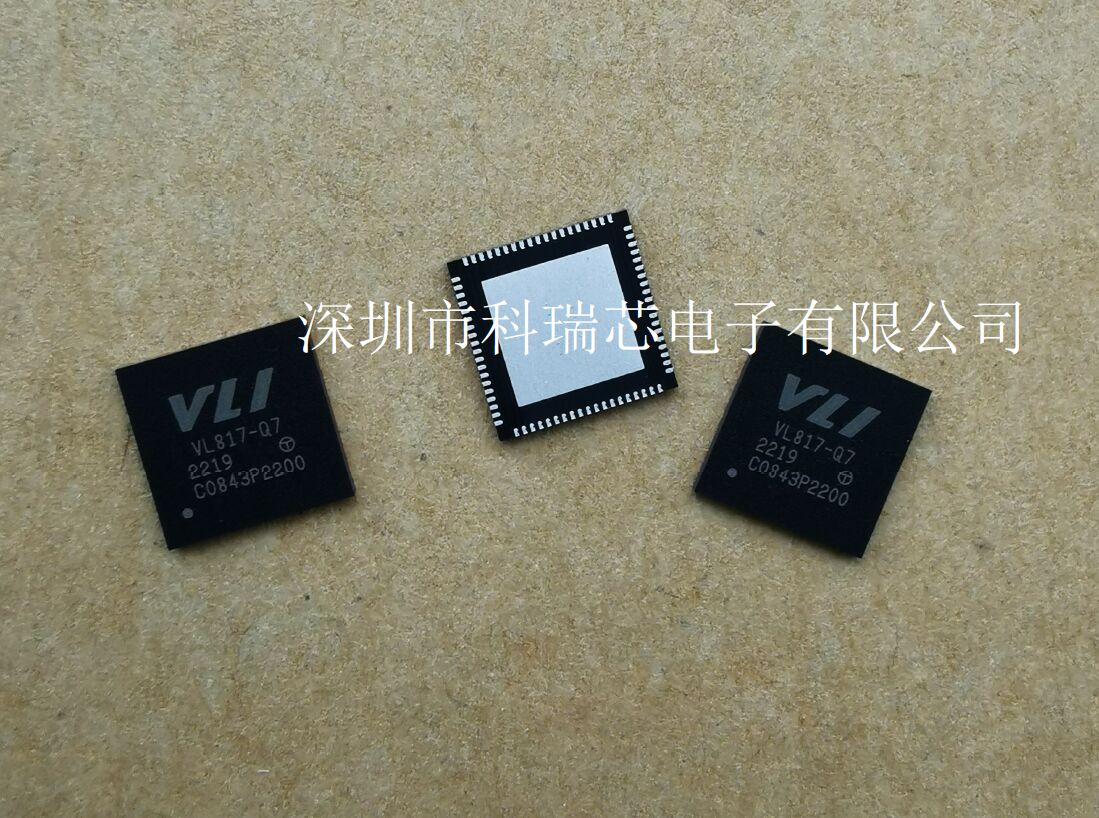

VL817-Q7(B0) 電子元器件 VIA/威盛 封裝QN-76 超高速主控芯片

USB 3.1兼容的
-符合通用串行總線3.2規范
-符合通用串行總線2.0規范
—USB 2.0 Hub支持MTT
—支持超高速、全速、低速設備任意組合同時運行
—支持USB省電特性，如鏈接電源管理、Ux狀態、可選掛起、功能掛起
-內部USB PHY采用先進的CMOS工藝，低功耗
n ren證
- VL817 USB-IF ren證TID# 330000071
n集成USB設備
- USB HID類設備(可選)
作為usb2.0虛擬設備，提供FW的升級按鈕和媒體控制按鈕
可配置行為-始終存在/禁用
- USB廣告牌1.1類設備(可選)
作為usb2.0虛擬設備實現
可配置行為-必要時公開/始終存在/禁用
n全面邊帶信號支持
—所有端口支持單機模式和單機模式
—支持PWM LED狀態燈
-固件SPI接口。固件升級可通過USB。
—專門應用的管理界面
n全面的USB電池充電支持
—支持USB電池充電規范v1.2 (SDP、CDP、DCP)
-支持供應商特定的收費模式。蘋果2.4A、三星等。
—支持YD/T 1591-2009
—系統處于“掛起”、“關閉”、“斷開”狀態時，支持單機充電
-可配置任意組合的dfp，支持USB電池充電
n電源和設備
—需要3.3V和1.2V輸入
- 25兆赫晶體
-集成電壓調節器產生所有所需的電壓從5V輸入
5V至1.2V開關DC-DC穩壓器
5V至3.3V LDO穩壓器
*集成調節器在當前修訂*中被禁用
- QFN 76L綠色包裝(9x9x0.85 mm)
- QFN 56L綠色包裝(7x7x0.85 mm)

VL817S系統概述
VIA Lab的VL817S是一個現代USB 3.2超高速USB 5Gbps集線器控制器，具有優化的成本結構和完全符合USB 3.2規范。VL817S提供2端口和4端口配置，具有集成穩壓器，新的低功耗設計，以及全面的USB充電支持。VL817S支持超高速(5Gbps)、高速(480Mbps)、全速(12Mbps)和低速(1.5Mbps)設備的任何組合，集成的USB 2.0集線器的多事務翻譯器功能在同時使用多個全速設備時提供了更高的性能。集成的5V DC-DC開關調節器使VL817S可以直接從5V USB VBus供電，降低BOM成本，同時提供高電源效率。

VL817S具有靈活的固件架構，除了現場更新外，還提供自定義功能框架。各種參數包括Tx均衡設置和GPIO行為可以通過固件改變，包括可選配置的USB充電控制器，用于充電各種設備，如智能手機和平板電腦。

基于vl817的集線器設備在Windows、Mac OS X和各種Linux內核下工作，無需額外的驅動程序�；�于vl817的hub設備還兼容非x86設備以及支持USB hub功能的智能手機、平板電腦、機頂盒等平臺。它非常適合所有USB集線器應用，如獨立USB集線器，筆記本電腦/超極本塢/端口復制器，桌面PC前面板，主板板上集線器，和USB集線器復合設備。VL817S集成了多個可選的USB 2.0虛擬設備，包括USB廣告牌，USB HID，支持媒體控制按鈕，如播放/暫停，音量上升/下降等。
